产品型号:TKSD25,TKSD25-G1,TKSD25-G2,TKSD25-G3,TKSD25-G4

产品类型:六排直线循环球轴承及导轨组件
应用行业:自动化机械、数控机床、精密测试仪、电子、喷涂设备、印刷机械、包装机械、食品机械等领域
产品参数：

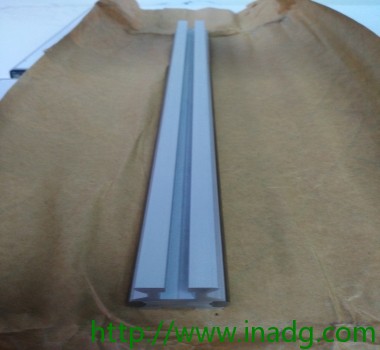

导轨 TKSD25
六排直线循环球轴承及导轨组件

		组件
		h 21,7 mm b 23 mm 公差: -0,005 / -0,03 lmax 1980 mm 单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。 根据合同约定，单根导轨最大长度可达到6米。 1) 定位面 2) 标记 aL max 53 mm a L 和 a R 取决于导轨的长度 l max aL min 20 mm a L 和 a R 取决于导轨的长度 l max aR max 53 mm a L 和 a R 取决于导轨的长度 l max aR min 20 mm a L 和 a R 取决于导轨的长度 l max h1 11,7 mm jL 60 mm K1 M6 根据 DIN ISO 4762-12.9的螺钉 最大锁紧力矩（Nm）： M3 = 2,5 M4 = 5 M5 = 10 M6 = 17 M8 = 41 M12 = 140 M14 = 220 M16 = 340 如果有调节螺钉，应有螺钉防松措施。 mS 3,1 kg/m 导轨的质量

产品特性：

六列直线循环滚珠轴承及导轨组件
特性直线循环滚珠轴承及导轨组件KUSE是满滚珠的系统并已预载。
可用于行程没有限制、高载荷或极高载荷、刚性要求高或极高的工况。
系统包括至少一个满滚珠滑块、一根导轨及塑料填塞片。
系统可拆分开来订购滑块KWSE和导轨TKSD或者作为一个单元KUSE。在一个单元中，一个或多个滑块安装在一根导轨上。

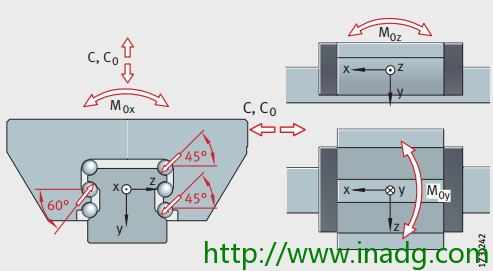

承载能力 该直线循环滚珠轴承及导轨组件有六列滚珠。四列外部滚珠的接触角为45°两列内部滚珠的接触角为60°。
四列滚珠承载压力，两列滚珠承载拉力，六列滚珠承载侧向力。
系统可承受所有轴向的载荷 – 除运动方向以外 – 以及绕各个轴的扭矩

加速度和速度运动参数表
