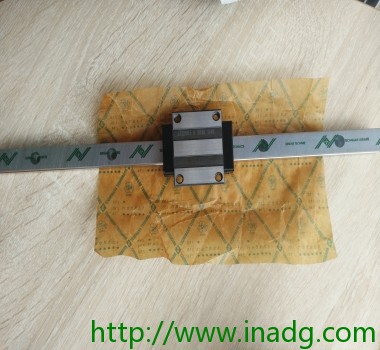

产品型号:KWE15,KWE15-G3-V0,KWE15-G3-V1,KWE15-G4-V0,KWE15-G4-V1

产品类型:两排直线循环球轴承及导轨组件用的标准滑块
应用行业:精密测试仪、电子、喷涂设备、印刷机械、包装机械、食品机械、数控机床、自动化机械等领域
产品特性：

两列直线循环滚珠轴承及导轨组件
直线循环滚珠轴承及导轨组件KUE是预载的。可用于行程没有限制、中度载荷、刚度和摩擦要求低的工况。
导引系统至少包括一个满滚珠滑块、一根导轨和塑料填塞片。
直线单元可以分别定购滑块KWE和导轨TKD或者作为系统KUE进行订货。在一个系统中，一个或多个滑块可安装在一根导轨上。

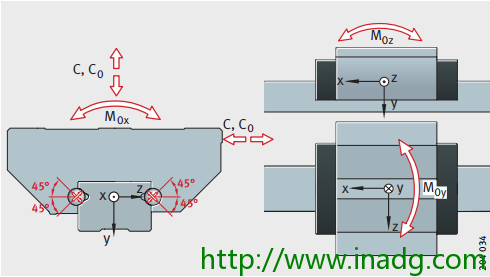

承载能力 这些直线循环滚珠轴承及导轨组件具有两列滚珠，接触角为45°。能够承受各个方向的力 – 除了运动方向 – 和各个轴的力矩。

加速度和速度运动参数表。
运行极限

产品参数：

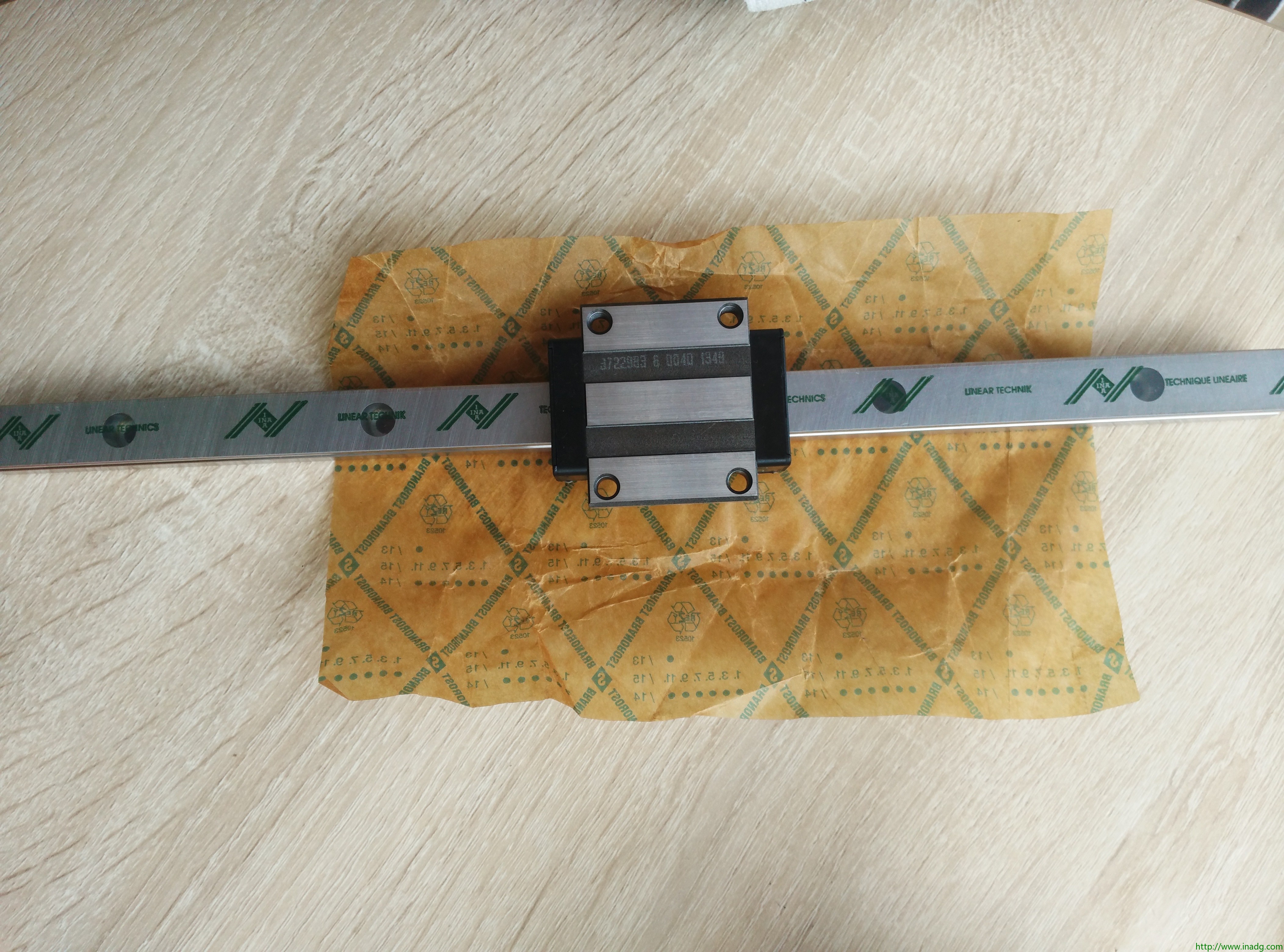

滑块 KWE15
两排直线循环球轴承及导轨组件用的标准滑块

		组件
载荷方向		H 24 mm B 47 mm L 54,5 mm 1) 定位面 2) 标记 A1 16 mm A2 4,5 mm A3 4 mm AL1 1,5 mm aL max 53 mm a L 和 a R 取决于导轨的长度 l max aL min 20 mm a L 和 a R 取决于导轨的长度 l max aR max 53 mm a L 和 a R 取决于导轨的长度 l max aR min 20 mm a L 和 a R 取决于导轨的长度 l max b 15 mm 公差: -0,004 / -0,05 G2 M5 根据 DIN ISO 4762-12.9的螺钉 最大锁紧力矩（Nm）： M5 = 5,8 M6 = 10 M8 = 24 M10 = 41 M12 = 83 M14 = 140 如有可能，应有螺钉防松措施。 H1 4,8 mm H4 7,5 mm H5 4,5 mm h 15 mm h1 8,2 mm JB 38 mm JL 30 mm jL 60 mm K1 M4 根据 DIN ISO 4762-12.9的螺钉 最大锁紧力矩（Nm）： M3 = 2,5 M4 = 5 M5 = 10 M6 = 17 M8 = 41 M10 = 83 M12 = 140 M14 = 220 M16 = 340 如有可能，应有螺钉防松措施。 K3 M4 根据 DIN ISO 4762-12.9的螺钉 最大锁紧力矩（Nm）： M3 = 2,5 M4 = 5 M5 = 10 M6 = 17 M8 = 41 M10 = 83 M12 = 140 M14 = 220 M16 = 340 如有可能，应有螺钉防松措施。 K5 NIP-A1 润滑接头 L1 38,7 mm lmax 1200 mm 单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。 根据合同约定，单根导轨最大长度可达到6米。 T5 7 mm mW 0,17 kg 滑块的质量 mS 1,5 kg/m 导轨的质量 C 6500 N 基本额定动载荷 C0 9200 N 基本额定静载荷 M0x 73 Nm 绕 X 轴的额定静扭矩 M0y 56 Nm 绕 Y 轴的额定静扭矩 M0z 56 Nm 绕 Z 轴的额定静扭矩
