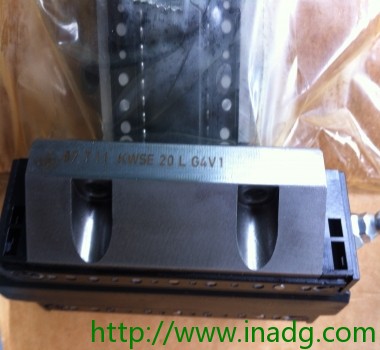

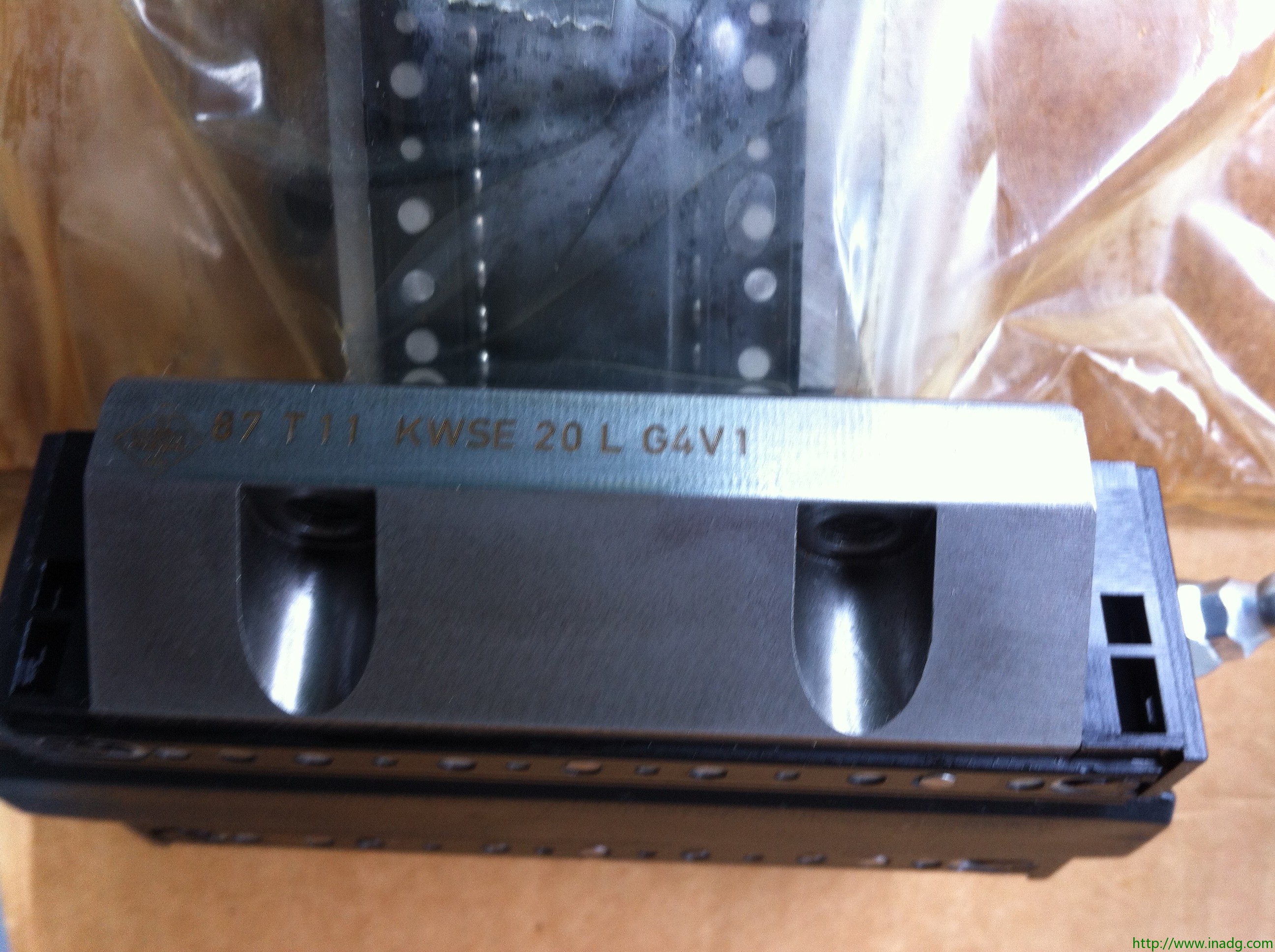

产品型号:KWSE25,KWSE25-G1-V1,KWSE25-G1-V2

产品类型:六排直线循环球轴承及导轨组件用的长滑块
应用行业:自动化机械、电子、印刷机械、精密测试仪、食品机械、喷涂设备、数控机床、包装机械等领域
产品参数：

滑块 KWSE25
六排直线循环球轴承及导轨组件用的滑块

		组件
润滑接头位于滑块端盖端面 润滑连接在上面 载荷方向		H 36 mm B 70 mm L 81,8 mm 用于密封润滑孔 N2 的最小覆盖长度 1) 定位面 2) 标记 A1 23,5 mm A2 6,5 mm A3 6 mm aL max 53 mm a L 和 a R 取决于导轨的长度 l max aL min 20 mm a L 和 a R 取决于导轨的长度 l max aR max 53 mm a L 和 a R 取决于导轨的长度 l max aR min 20 mm a L 和 a R 取决于导轨的长度 l max b 23 mm 公差: -0,005 / -0,03 G2 M8 根据 DIN ISO 4762-12.9的螺钉 最大锁紧力矩 [MA]（Nm）： M6 = 10 M8 = 24 M10 = 41 M12 = 83 M14 = 140 M16 = 220 M20 = 470 H1 5,2 mm H4 9,8 mm H5 5 mm h 21,7 mm h1 11,7 mm JB 57 mm JL 45 mm JL5 12,7 mm 周围结构上润滑孔的位置。 JLZ 40 mm jL 60 mm K1 M6 根据 DIN ISO 4762-12.9的螺钉 最大锁紧力矩 [MA]（Nm）： M5 = 10 M6 = 17 M8 = 41 M10 = 83 M12 = 140 M14 = 220 M16 = 340 K3 M6 根据 DIN ISO 4762-12.9的螺钉 最大锁紧力矩 [MA]（Nm）： M5 = 10 M6 = 17 M8 = 41 M10 = 83 M12 = 140 M14 = 220 M16 = 340 K6 M6 根据 DIN ISO 7984-8.8的螺钉 最大锁紧力矩 [MA]（Nm）： M5 = 5,8 M6 = 10 M8 = 24 M10 = 48 M12 = 83 M14 = 130 L1 60,4 mm lmax 1980 mm 单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。 根据合同约定，单根导轨最大长度可达到6米。 N2 3 mm 周边结构润滑孔的最大直径。 O 3x1,5 mm DIN 3771 T5 10 mm T6 9,5 mm 对于从上面安装： 最大的中间螺纹孔的螺纹深度 T6 + 3 mm mW 0,6 kg 滑块的质量 mS 3,1 kg/m 导轨的质量 CI 28000 N 载荷方向 I:压缩载荷 C0 I 67000 N 载荷方向 I:压缩载荷 CII 22900 N 载荷方向 II:拉伸载荷 C0 II 43000 N 载荷方向 II:拉伸载荷 CIII 21300 N 载荷方向 III:横向载荷 C0 III 46000 N 载荷方向 III:横向载荷 M0x 535 Nm 绕 X 轴的额定静扭矩 M0y 486 Nm 绕 Y 轴的额定静扭矩 M0z 442 Nm 绕 Z 轴的额定静扭矩

产品特性:

六列直线循环滚珠轴承及导轨组件
工作温度 KUSE系统适用的工作温度从–10 °C到+100 °C。

标准配件
塑料假导轨 当滑块从导轨上取下时，假导轨用来保护滚动体。
滑块直接从导轨推到假导轨上，直到再次安装时，再从假导轨直接推到导轨上。
塑料填塞片 塑料填塞片塞住导轨上的沉孔，填平导轨的上表面。
可选件，铜填塞片。
耐腐蚀设计 六列直线循环滚珠轴承及导轨组件KUSE也有带镀层的防腐蚀设计Corrotect®、Protect A和Protect B。
后缀

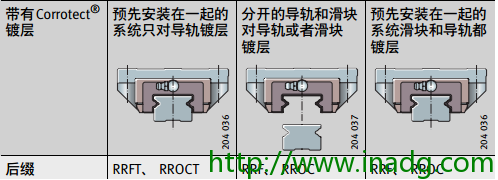

对于Corrotect®镀层部件

后缀 现有设计的后缀见表。
