产品型号: ZKLF70155-2Z

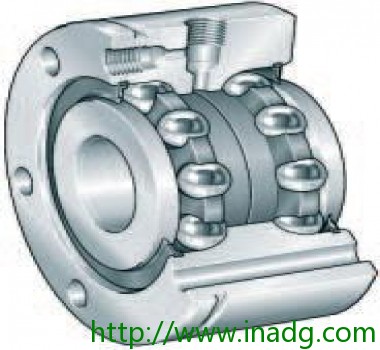

产品规格: INA推力角接触球轴承

应用行业:数控设备和精密机械工业、冶金电力、钢铁、航空航天、纺织印刷等领域

产品参数：

		组件
相邻结构设计 相邻结构设计		d 70  mm    公差: -0,008 D 155  mm    公差: -0,015 B 45  mm    公差: -0,25   1)     抽拉槽 b 3  mm  Da max 110  mm  d1 85  mm  d2 8,8  mm  da min 92  mm  I 35  mm  J 130  mm  r1 min 0,6  mm  rmin 0,6  mm  t 8 X 45°   节圆 t 数量 X t   m 4,9  kg    质量 Ca 88000  N    基本额定动载荷，轴向 C0a 241000  N    基本额定静载荷，轴向 nG Fett 2800  1/min    脂润滑时的极限转速 MRL 1,2  Nm    轴承摩擦力矩 caL 1450  N/µm    轴向刚度 ckL 2250  Nm/mrad    倾斜刚度 Mm 19,8  kg x cm^2    旋转内圈的质量惯性矩   3  µm    轴向跳动 丝杠支撑轴承配置的轴向跳动基于内圈旋转。   8 x M8   数量 x 固定螺钉的尺寸，根据 DIN 912-10.9 标准 固定螺丝的拧紧力矩必须遵从制造厂商的数据。 螺丝不在供货范围。   ZMA70/110, AM70   推荐 INA 锁紧螺母的代号       锁紧螺母不在供货范围。 MA 130  Nm    扭紧力矩 只适用于INA精密锁紧螺母   19717  N    轴向预载

产品特点：

连接螺栓的最大径向承载,适于ZKLF如果ZKLF系列轴承是用螺栓固定在相邻结构的平面上，则必须考虑连接螺栓所能承受的最大径向载荷。

如果使用表中符合DIN EN ISO 4762 的螺栓，对于未润滑部件，外圈不出现移动的情况下，能承受的最大径向载荷大约为0.1C0a。如果外圈还采用别的方法固定，如使用Loctite 638，则能承受的最大径向载荷大约可增至0.5C0a。

如果最大径向载荷可以得到支撑( 无任何轴向载荷)，并且与滚动体组件一起考虑，那它可以看作：

由于机床的静载安全系数S0大于等于4，通过外圈螺栓连接支撑的载荷总是大于受滚动体组件限制的载荷。

这就意味着( 至少在理论上) 如果外圈也被固定，考虑到滚动体组件，可支撑的径向载荷会使静载安全系数S0小于等于1 ( 滚动体早期塑性变形)。
