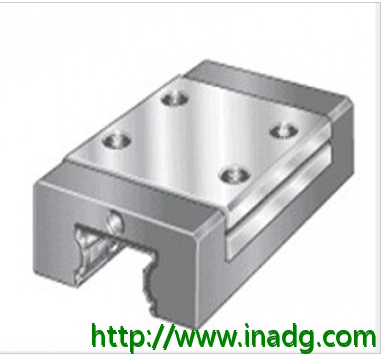

KWEM05-C 滑块

产品型号: KWEM05-C

产品类型:两排微型直线循环球轴承及导轨组件用的标准滑块

应用行业:自动化机械、电子、印刷机械、精密测试仪、食品机械、喷涂设备、数控机床、包装机械等领域

产品参数：

		组件
载荷方向		H 6  mm  B 12  mm  L 16  mm    1)     定位面 A1 3,5  mm  A2 2  mm  A3 1,2  mm  aL max 11,5  mm  aL min 4  mm  aR max 11,5  mm  aR min 4  mm  G2 M2   根据 DIN ISO 4762-12.9的螺钉 如果有调节螺钉，应有螺钉防松措施。 最大锁紧力矩（Nm）： M2 = 0,6 M3 = 2,2 M4 = 5 H1 1  mm  h1 2,9  mm  JB 8  mm  jL 15  mm  K1 M2   可以提供固定螺钉，协议供货。 如有可能，应有固定螺钉防松措施。 最大锁紧力矩（Nm）： M2 = 0,6 L1 9,6  mm  lmax 210  mm    导轨的最大长度为 L max；更长的导轨需通过协商定制。 可用的标准长度： 60 mm: 0,007 kg 90 mm: 0,011 kg 105 mm: 0,013 kg 120 mm: 0,014 kg 150 mm: 0,018 kg 210 mm: 0,025 kg T5 1,5  mm    mW 0,003  kg    滑块的质量 mS 0,12  kg/m    导轨的质量 CI 444  N    载荷方向 I:压缩载荷 C0 I 841  N    载荷方向 I:压缩载荷 CII 444  N    载荷方向 II:拉伸载荷 C0 II 841  N    载荷方向 II:拉伸载荷 CIII 391  N    载荷方向 III:横向载荷 C0 III 706  N    载荷方向 III:横向载荷 M0x 2,2  Nm    额定扭矩 M0y 1,2  Nm    额定扭矩 M0z 1,4  Nm    额定扭矩

产品特性：

四列直线循环滚珠轴承及导轨组件

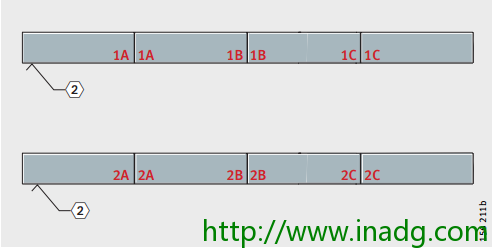

拼接导轨 如果需要的导轨长度大于尺寸表中的lmax，整个导轨被分成多段导轨。各段导轨互相配合并且带有标记。

对周边结构的要求 导轨的运转精度主要取决于安装配合面的直线度、精度和刚度。

系统的直线度只有在导轨完全压紧到基准面上才能得到保证。
如果对运行精度的要求特别高 / 或者承载的基础很软 / 或者使用的是移动式导轨。
安装面的形位精度 导引系统的精度及运转平稳度要求越高，则越要注意安装表面的形位精度。
公差要求见和表 : 平行度t的值，必须达到要求。
表面必须经过磨削或精密铣削 – 使其达到平均粗糙度Ra1.6。
任何公差没有达到要求都会影响整体精度，改变预载并且降低导引系统的寿命。
高度偏差 H 对于  ，允许值通过下面的公式计算。如果存在大的误差，
H m
理论上允许的最大高度偏差a –
系数取决于预载等级b mm
导引部件的中心间距。
系数 a

1)标准预载等级。
