KWEM09-L 滑块

产品型号:KWEM09-L

产品类型:两排微型直线循环球轴承及导轨组件用的标准滑块

应用行业:自动化机械、电子、印刷机械、精密测试仪、食品机械、喷涂设备、数控机床、包装机械等领域

产品参数：

滑块 KWEM09-L
长系列滑块，耐腐蚀，两排

		组件
载荷方向		H 10 mm B 20 mm L 40,5 mm 1) 定位面 A1 5,5 mm A2 2,5 mm A3 2,2 mm aL max 14,5 mm aL min 4,5 mm aR max 14,5 mm aR min 4,5 mm G2 M3 根据 DIN ISO 4762-12.9的螺钉 如果有调节螺钉，应有螺钉防松措施。 最大锁紧力矩（Nm）： M2 = 0,6 M3 = 2,2 M4 = 5 H1 2 mm h1 2,5 mm JB 15 mm JL 15 mm jL 20 mm K1 M3 根据 DIN ISO 4762-12.9的螺钉 如果有调节螺钉，应有螺钉防松措施。 最大锁紧力矩（Nm）： M2 = 0,6 M3 = 2,2 M4 = 5 L1 30,9 mm lmax 860 mm 导轨的最大长度为 L max；更长的导轨需通过协商定制 可用的标准长度： 60 mm: 0,02 kg 80 mm: 0,028 kg 120 mm: 0,042 kg 160 mm: 0,056 kg 220 mm: 0,078 kg 280 mm: 0,098 kg 860 mm: 0,30 kg T5 3 mm mW 0,028 kg 滑块的质量 mS 0,3 kg/m 导轨的质量 CI 1872 N 载荷方向 I:压缩载荷 C0 I 4030 N 载荷方向 I:压缩载荷 CII 1872 N 载荷方向 II:拉伸载荷 C0 II 4030 N 载荷方向 II:拉伸载荷 CIII 1648 N 载荷方向 III:横向载荷 C0 III 3385 N 载荷方向 III:横向载荷 M0x 18,7 Nm 额定扭矩 M0y 15,7 Nm 额定扭矩 M0z 18,7 Nm 额定扭矩

产品特性：

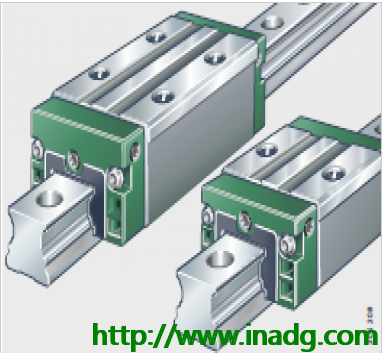

这些直线循环滚珠轴承及导轨组件具有两列滚珠和滚道是4点接触。它们属于较低承载能力的直线循环滚珠轴承及导轨组件。因为这些导引系统相对于INA其他直线循环滚珠导引系统具有较低的承载能力和刚性，因此用于承载和刚性要求较低的场合。
两列直线循环滚珠轴承在较低和中度承载要求的场合应用是非常经济的。
