KWEM15-L INA滑块

KWEM15-L INA滑块 技术参数：

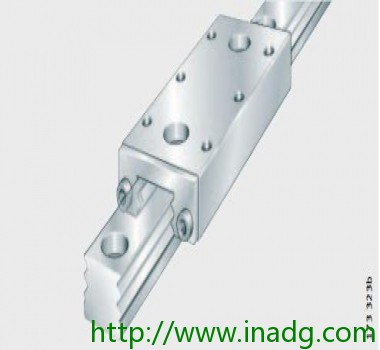

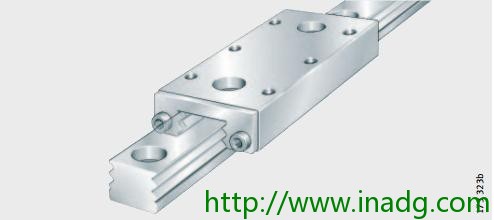

滑块 KWEM15-L
长系列滑块，耐腐蚀，两排

		组件
载荷方向		H 16 mm B 32 mm L 57 mm 1) 定位面 3) 包含尺寸为15的一个润滑嘴。 A1 8,5 mm A2 3,5 mm A3 3,1 mm aL max 25,5 mm aL min 5,5 mm aR max 25,5 mm aR min 5,5 mm G2 M3 根据 DIN ISO 4762-12.9的螺钉 如果有调节螺钉，应有螺钉防松措施。 最大锁紧力矩（Nm）： M2 = 0,6 M3 = 2,2 M4 = 5 H1 4 mm h1 5,5 mm JB 25 mm JL 25 mm jL 40 mm K1 M3 根据 DIN ISO 4762-12.9的螺钉 如果有调节螺钉，应有螺钉防松措施。 最大锁紧力矩（Nm）： M2 = 0,6 M3 = 2,2 M4 = 5 L1 42,7 mm lmax 1000 mm 导轨的最大长度为 L max；更长的导轨需通过协商定制 可用的标准长度： 160 mm: 0,171 kg 240 mm: 0,257 kg 320 mm: 0,342 kg 440 mm: 0,471 kg 560 mm: 0,599 kg 680 mm: 0,728 kg 1000 mm: 1,07 kg T5 4 mm mW 0,095 kg 滑块的质量 mS 1,07 kg/m 导轨的质量 CI 5230 N 载荷方向 I:压缩载荷 C0 I 9740 N 载荷方向 I:压缩载荷 CII 5230 N 载荷方向 II:拉伸载荷 C0 II 9740 N 载荷方向 II:拉伸载荷 CIII 4602 N 载荷方向 III:横向载荷 C0 III 8182 N 载荷方向 III:横向载荷 M0x 75 Nm 额定扭矩 M0y 53,6 Nm 额定扭矩 M0z 63,9 Nm 额定扭矩

产品特性：

自动化生产的快速程序和装配程序推动了完整驱动装配的发展。
驱动单元包括高精度的导轨系统、刚性支撑导轨、无磨损的驱动单元和易于用户使用的控制器。
直线执行器

舍弗勒集团的直线执行器是包括以上所需运转部件的集成模块系统。直线执行器的导轨由直线循环球轴承和导轨组件来完成，其系列为KUE、KUVE或KUSE，滚轮导轨系统LF或滑动导轨系统。驱动功能由滚珠丝杠、齿形带或直接驱动系统实现。

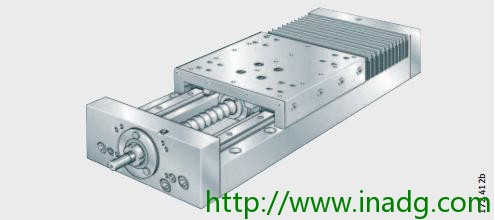

直线工作台

舍弗勒集团的直线工作台用于大质量的一轴或多轴的情况。由于支撑点之间的距离大，直线工作台也能承受大扭矩。使用的导轨系统是直线球轴承或直性循环滚珠轴承及导轨组件。
也提供不带驱动机构的直线工作台、或带滚珠丝杠驱动的、带梯形螺杆驱动或带直驱的直线工作台。
为发挥最好的性能，INA直线驱动单元可配合适当的控制器、电机及齿轮箱使用。
产品目录 关于这些单元的详细信息可参见样本AL 1，直线驱动单元，直接驱动单元的信息可参阅 MAI 105，带有直线循环滚珠轴承及导轨组件与直接驱动的执行器。
