KWEM09-W INA滑块

KWEM09-W INA滑块 技术参数：

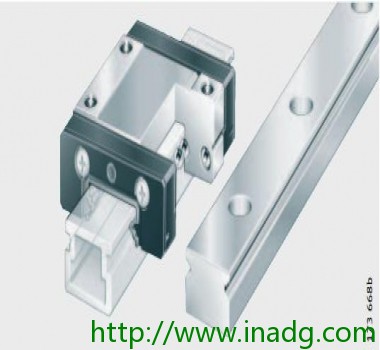

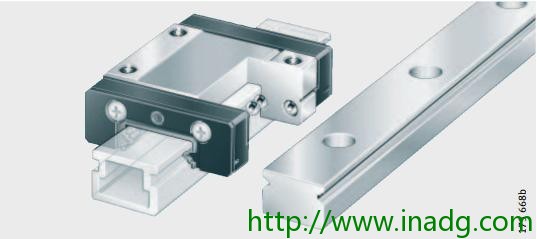

滑块 KWEM09-W
两排微型直线循环球轴承及导轨组件用的宽系列滑块

		组件
载荷方向		H 12 mm B 30 mm L 39 mm 1) 定位面 A1 6 mm A2 4,5 mm A3 2,5 mm aL max 20,5 mm aL min 5,5 mm aR max 20,5 mm aR min 5,5 mm G2 M3 根据 DIN ISO 4762-12.9的螺钉 如果有调节螺钉，应有螺钉防松措施。 最大锁紧力矩（Nm）： M2 = 0,6 M3 = 2,2 M4 = 5 H1 3 mm h1 2,5 mm JB 21 mm JL 12 mm jL 30 mm K1 M3 根据 DIN ISO 4762-12.9的螺钉 如果有调节螺钉，应有螺钉防松措施。 最大锁紧力矩（Nm）： M2 = 0,6 M3 = 2,2 M4 = 5 L1 28,6 mm lmax 690 mm 导轨的最大长度为 L max；更长的导轨需通过协商定制。 可用的标准长度： 90 mm: 0,08 kg 120 mm: 0,11 kg 150 mm: 0,14 kg 180 mm: 0,16 kg 240 mm: 0,22 kg 300 mm: 0,27 kg 690 mm: 0,62 kg T5 3 mm mW 0,044 kg 滑块的质量 mS 0,9 kg/m 导轨的质量 CI 1801 N 载荷方向 I:压缩载荷 C0 I 3810 N 载荷方向 I:压缩载荷 CII 1801 N 载荷方向 II:拉伸载荷 C0 II 3810 N 载荷方向 II:拉伸载荷 CIII 1585 N 载荷方向 III:横向载荷 C0 III 3200 N 载荷方向 III:横向载荷 M0x 34,9 Nm 额定扭矩 M0y 14,2 Nm 额定扭矩 M0z 16,9 Nm 额定扭矩

产品特性：

舍弗勒集团的微型导轨系统并不是象标准直线导轨系统那样简单地减小了尺寸，而是进行了特殊的优化设计。由于它们设计
紧凑，因此可以代替空间需求较大的导轨布置。该导轨系统是预载的直线导轨系统，适用于有限及无限行程设计。
两列微型直线循环滚珠轴承及导轨组件
具有中等承载能力及中到高的力矩承受能力。基于模块化理念，同规格和同精度等级的导轨与滑块可以相互替换。导轨系统的安装得到了简化，使得零配件易于采购，也大大降低了库存成本。鞍板和导轨可耐腐蚀。滑块端部的密封可保护滚动体系统不受污染。滑块预填油脂并可以再润滑。
四列微型直线循环滚珠轴承及导轨组件
四列微型直线循环滚珠轴承及导轨组件是无限行程并可直接安装的导轨系统。有极高的承载能力和刚度。带有润滑剂储存腔，因而有更长的再润滑间隔。鞍板和导轨可耐腐蚀。滑块端部的密封可保护内部滚动体不受污染。滑块预填油脂并可以再润滑。

耐腐蚀微型直线循环球轴承与导轨组件。
微型滑块单元 带圆柱滚子平面保持架的微型滑块单元是耐腐蚀、即装即用型保持架导引的有限行程系统。具有承载能力高、刚性高，精度高的特点，并且安装空间要求小。耐腐蚀微型滑块单元。
微型直线导轨装置 带有圆柱滚子平面保持架的微型直线导轨单元是耐腐蚀、有限行程、即装即用的定位轴承，安装中可以进行预载。这些直线导轨系统具有高承载能力、高刚度和高精度等特点，且安装空间小。由于导轨系统布置的多样性，这些组件可很容易地与已有的相邻结构相配合。尤其适合行程短、摩擦低、伴有摆动运动且要求高承载能力和高刚度的场合。微型直线导轨单元
