KWVE系列

INA轴承 INA滑块 KWVE20-B-SN INA导轨组件

INA轴承 INA滑块 KWVE20-B-SN INA导轨组件

    详细描述

    KWVE20-B-SN INA滑块

    INA轴承代理商

    产品参数：

    滑块 KWVE20-B-SN

    窄低系列滑块，四排；可提供耐腐蚀设计

    INA轴承代理商组件 INA轴承代理商
    滑块 KWVE20-B-SN, 窄低系列滑块，四排；可提供耐腐蚀设计
    INA轴承代理商
    压缩载荷拉伸载荷对所有轴的力矩全部密封脂润滑油润滑
    INA轴承代理商
    滑块 KWVE20-B-SN, 窄低系列滑块，四排；可提供耐腐蚀设计
    INA轴承代理商
    滑块 KWVE20-B-SN, 窄低系列滑块，四排；可提供耐腐蚀设计
    INA轴承代理商
    润滑接头位于滑块端盖侧面
    INA轴承代理商
    滑块 KWVE20-B-SN, 窄低系列滑块，四排；可提供耐腐蚀设计
    INA轴承代理商
    润滑接头位于滑块端盖端面
    INA轴承代理商
    滑块 KWVE20-B-SN, 窄低系列滑块，四排；可提供耐腐蚀设计
    INA轴承代理商
    润滑嘴 3)
    INA轴承代理商
    滑块 KWVE20-B-SN, 窄低系列滑块，四排；可提供耐腐蚀设计
    INA轴承代理商
    润滑嘴 3)
    INA轴承代理商
    滑块 KWVE20-B-SN, 窄低系列滑块，四排；可提供耐腐蚀设计
    INA轴承代理商
    载荷方向
    INA轴承代理商
    H 27 mm
    B 44 mm
    L 71,4 mm
    1)
    定位面
    2)
    标记
    3)
    根据 DIN 71 412-B M5 标准，带锥头的润滑嘴被松散提供
    A1 12 mm
    A2 6 mm
    A3 4,7 mm
    A4 3,3 mm
    aL max 53 mm
    a L 和 a R 取决于导轨的长度 l max
    aL min 20 mm
    a L 和 a R 取决于导轨的长度 l max
    aR max 53 mm
    a L 和 a R 取决于导轨的长度 l max
    aR min 20 mm
    a L 和 a R 取决于导轨的长度 l max
    b 20 mm
    公差: -0,005 / -0,03
    G2 M5
    根据 DIN ISO 4762-12.9的螺钉

    最大锁紧力矩（Nm）：
    M4 = 5
    M5 = 10
    M6 = 17
    M8 = 41
    M10 = 83
    M12 = 140
    M14 = 220

    如有可能，应有螺钉防松措施。
    H1 4,5 mm
    H5 5,25 mm
    h 17 mm
    h1 9,1 mm
    JB 32 mm
    JL 36 mm
    JL6 11,4 mm
    jL 60 mm
    K1 M5
    根据 DIN ISO 4762-12.9的螺钉

    最大锁紧力矩（Nm）：
    M3 = 2,5
    M4 = 5
    M5 = 10
    M6 = 17
    M8 = 41
    M10 = 83
    M12 = 140
    M14 = 220
    M16 = 340

    如有可能，应有螺钉防松措施。
    L1 50,4 mm
    LS 1,3 mm
    lmax 2960 mm
    单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。
    根据合同约定，单根导轨最大长度可达到6米。
    N3 4,5 mm
    最大允许的润滑连接螺纹深度：
    7 mm
    N4 2,57 mm
    最大允许的润滑连接螺纹深度：
    5,5 mm
    S 0,8 mm
    T5 7,5 mm
    W6 6 mm
    距平面侧的宽度
    mW 0,29 kg
    滑块的质量
    mS 2,2 kg/m
    导轨的质量
    根据 DIN 636,基本额定载荷的计算，
    基本额定动载荷基于实践经验。
    C 13100 N
    基本额定动载荷
    C0 27000 N
    基本额定静载荷
    M0x 332 Nm
    绕 X 轴的额定静扭矩
    M0y 240 Nm
    绕 Y 轴的额定静扭矩
    M0z 240 Nm
    绕 Z 轴的额定静扭矩

    产品特性：

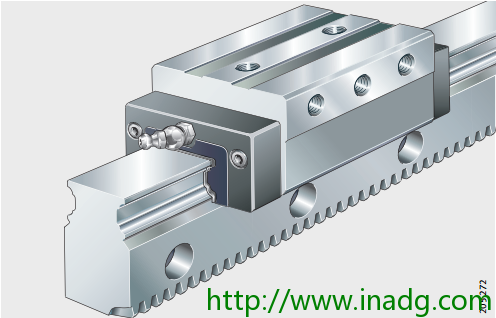

    四列直线循环滚珠轴承及导轨组件，导轨带有齿条
    四列直线循环滚珠轴承及导轨组件，导轨带有齿条，优点：相对于不带齿条的系统，大大减少安装工作量、高精度、周边结构的设计和加工简单、维护费用低。
    为了适应不同的驱动类型和多样的周边结构，导轨有以下的结构型式：
    ■TKVD..-ZHP，齿位于导轨下面 （整体的）
    ■TKVD..-ZHST+SVS，导轨TKVD，和齿条组合，齿位于导轨侧面。
    一套导轨系统至少包括：
    一个滑块和一根齿条导轨或者导轨和齿条的组合。带有侧向齿的导轨系统 – 导轨系统TKVD..-ZHST+SVS– 供货时齿条和导轨是预安装在一起的。
    承载能力

    四列直线循环滚珠轴承及导轨组件，导轨带有齿条和相应尺寸的KUVE系统具有相同的结构和承载能力。
    能够承受各个方向的力和力矩，特别适用于传输行业和自动化技术领域。
    滑块

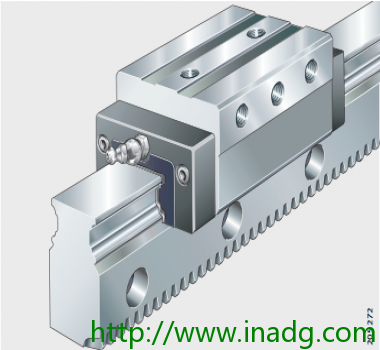

    滑块KWVE..-SB具有侧面固定螺纹

    INA滑块KWVE四列直线循环滚珠轴承及导轨组件可分以下类型

    一.满滚珠

    KWVE.B是满滚珠的设计，因此具有较高的承载能力。因此它适用于高的承载能力和刚度并且动态特性要求高的场合。

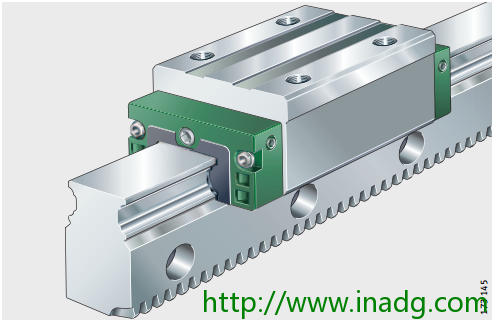

    二．带球兜型保持架

    直线循环滚珠轴承及导轨组件KWVE..-B-KT具有球兜型保持架，这些球兜保证滚动体彼此分开，因此避免了碰撞噪音，实现了运行时低噪音。

    三．带齿的导轨

    齿位于导轨下面或者齿位于导轨侧齿了驱动导轨，可以使用KUVE..-B-ZHP导轨下面带有右旋的斜齿，或者齿条ZHST..-SVS+导轨TKVD的组合，斜齿位于侧面。相对于没有齿的导轨，这些设计更加的实用，允许简单的周边结构，为直线轴承的布置提供了更多的方便。

    四．集成电磁测量系统

    KWVE直线循环滚珠轴承及导轨组件和电磁测量系统的组合为需要精确测量移动距离的应用，提供了紧凑的和高性价比的解决方案。通过绝对数字式或者增量式测量方法进行测量。

    KWVE产品概览

    标准型、加长型、低型、低且加长型或短型滑块(含导轨型号整套叫法)

    KUVE..-B、KUVE..-B-L、KUVE..-B-N、KUVE..-B-NL、KUVE..-B-EC
    INA轴承代理商INA轴承代理商









    加高型、窄型或短型滑块

    KUVE..-B-H、KUVE..-B-HL、KUVE..-B-S、KUVE..-B-SL、

    KUVE..-B-SN、KUVE..-B-SNL、KUVE..-B-ESC
    INA轴承代理商

    加宽型导轨

    KUVE..-W、KUVE..-WL
    INA轴承代理商

    带球兜型保持架

    KUVE..-B-KT、KUVE..-B-KT-L

    加高型或窄型滑块

    KUVE..-B-KT-HKUVE..-B-KT-HL、KUVE..-B-KT-SKUVE..-B-KT-SL

    KWVE特性

    四列直线循环滚珠轴承及导轨组件是直线导引系统中产品范围最广泛的一类。具有较高的承载能力和刚度，用于要求高的载荷，好的动态性能，运行位置精确和运行摩擦低的场合，导引系统是有预载荷的，行程长并且不受限制。

    根据运行条件，加速度最大可以达到150 m/s2，速度最大可以达到360 m/min。当计划使用附件并且速度_180 m/min，请联系我们+86-0769-89023978

    系统有满滚珠和带球兜型保持架两种设计。一个直线导引系统至少包括：一个滑块、一根导轨和塑料填塞片。KWVE四列直线循环滚珠轴承及导轨组件在标准情况下，是预先加注润滑脂的。四列直线循环滚珠轴承及导轨组件具有X-life的质量，经过了技术改进，更加结实耐用，并且有更长的寿命。

    满滚珠系列KUVE..-B是满滚珠的，由于具有最大可能数量的滚动体，满滚珠的直线导引系统具有

    很高的承载能力和刚度。

    KUVE..-B-KT相对于满滚珠设计，为了减小循环运行时的噪音，滚动体使用塑料保持架引导– 叫作球兜。这样，带有球兜保持架的系统运行噪音就比满滚珠的系统小很多。每一个球兜型保持架容纳四个滚珠，由于球兜保持架没有采用链连接，因而消除了弯曲应力和张应力，特别是在回转区表现更为明显。
