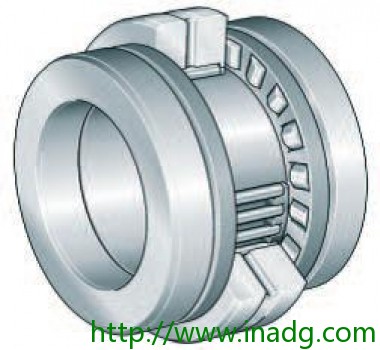

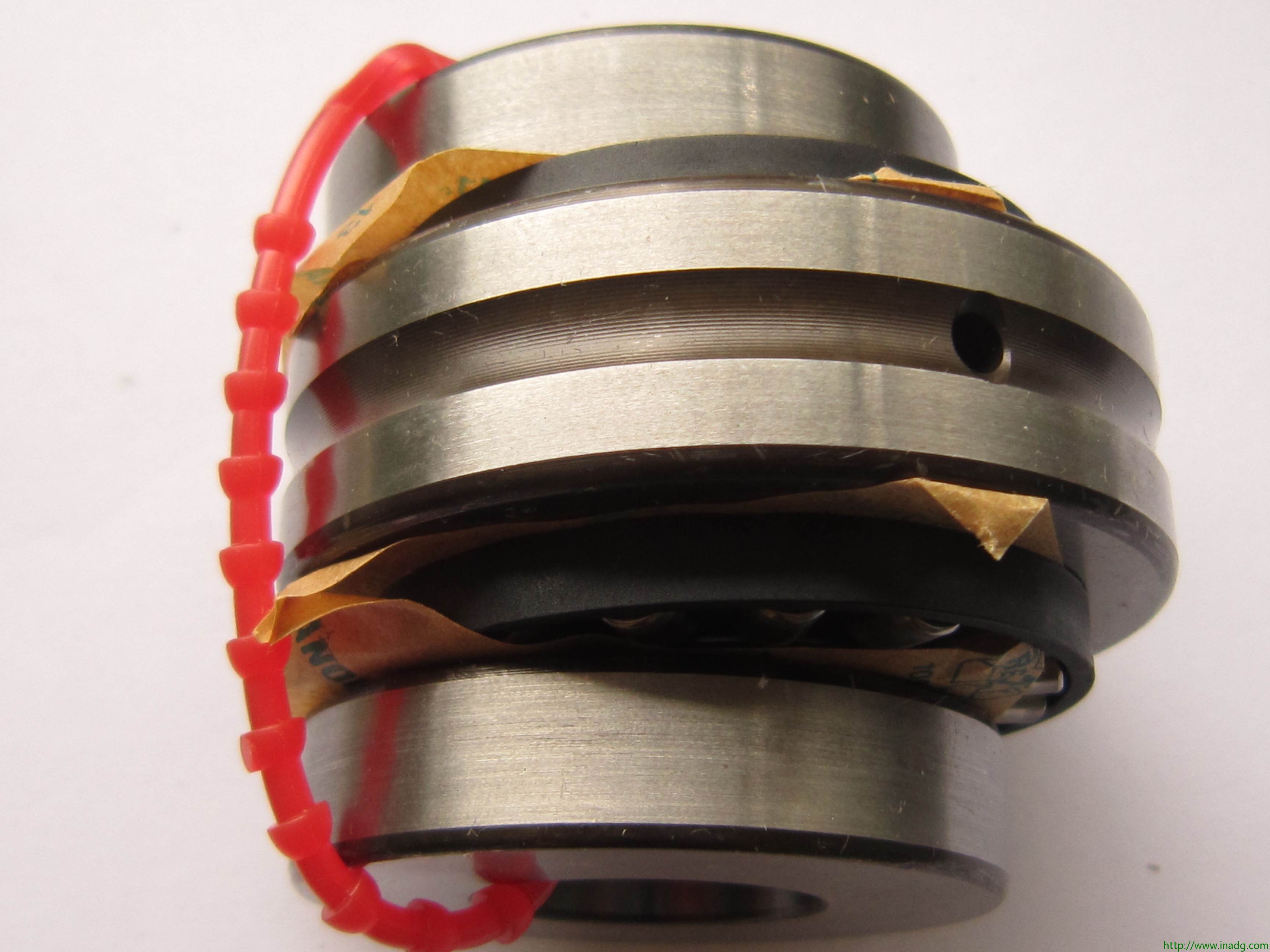

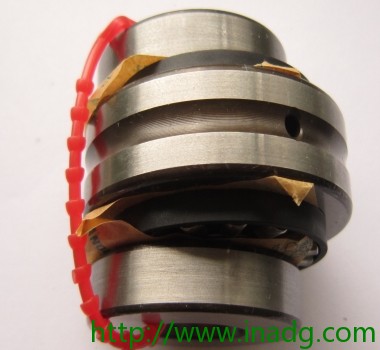

产品型号:ZARN2062-TV

产品类型:滚针/推力圆柱滚子轴承

应用行业:冶金电力、工程机械、钢铁、航空航天、纺织印刷、数控设备和精密机械工业等领域

产品特性：

采用锁紧螺母预紧滚针/推力圆柱滚子轴承的预载荷一定要通过精密锁紧螺母实现。
如果采用推荐的精密锁紧螺母通过轴承内圈预紧轴承，则必须按照尺寸表中提供的锁紧力矩或采用尺寸表中给出的轴承摩擦力矩施加预紧力。为不同轴承提供的锁紧力矩只用于列出的INA精密锁紧螺母。
为了抵消变形，推荐应该使用两倍锁紧力矩MA的值拧紧螺母，然后松开螺母。再用给定的MA值拧紧螺母。最后，通过紧定螺钉对精密锁紧螺母防松。
固定螺栓必须按照十字交叉顺序拧紧固定螺栓。它们可以承受其弹性极限70%的载荷。
如果轴承外圈还有额外轴承端盖支撑，必须确保固定螺栓的尺寸合适。
精度尺寸和几何公差(DIN 620)：
轴向P4
径向P6。

产品参数：

滚针/推力圆柱滚子轴承 ZARN2062-TV
双向

		组件
		d 20 mm D 62 mm H 60 mm B 12,5 mm C 20 mm D1 52 mm Da max 53 mm 安装尺寸 如果使用回转轴封，必须考虑密封圈的外径。 da min 38 mm 安装尺寸 如果使用回转轴封，必须考虑密封圈的外径。 H1 40 mm r1 min 0,6 mm rmin 0,3 mm m 0,87 kg 质量 Ca 64000 N 基本额定动载荷，轴向 C0a 141000 N 基本额定静载荷，轴向 Cr 22600 N 基本额定动载荷，径向 C0r 36000 N 基本额定静载荷，径向 nG Öl 6000 1/min 油润滑时的极限转速（仅适用于有合适的冷却系统时） nG Fett 1500 1/min 脂润滑时的极限转速 MRL 1,3 Nm 轴承摩擦力矩 caL 2300 N/µm 轴向刚度 ckL 400 Nm/mrad 倾斜刚度 Mm 1,98 kg x cm^2 旋转内圈的质量惯性矩 1 µm 轴向跳动 丝杠支撑轴承配置的轴向跳动基于内圈旋转。 ZMA20/52, AM20 推荐 INA 锁紧螺母的代号 MA 38 Nm 扭紧力矩 只适用于INA精密锁紧螺母 18448 N 轴向预载 锁紧螺母不在供货范围。
