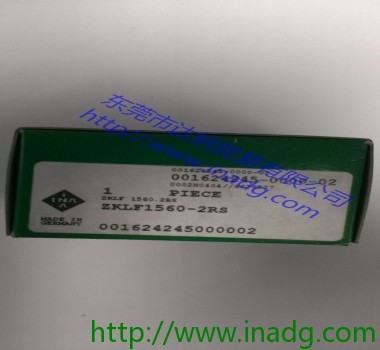

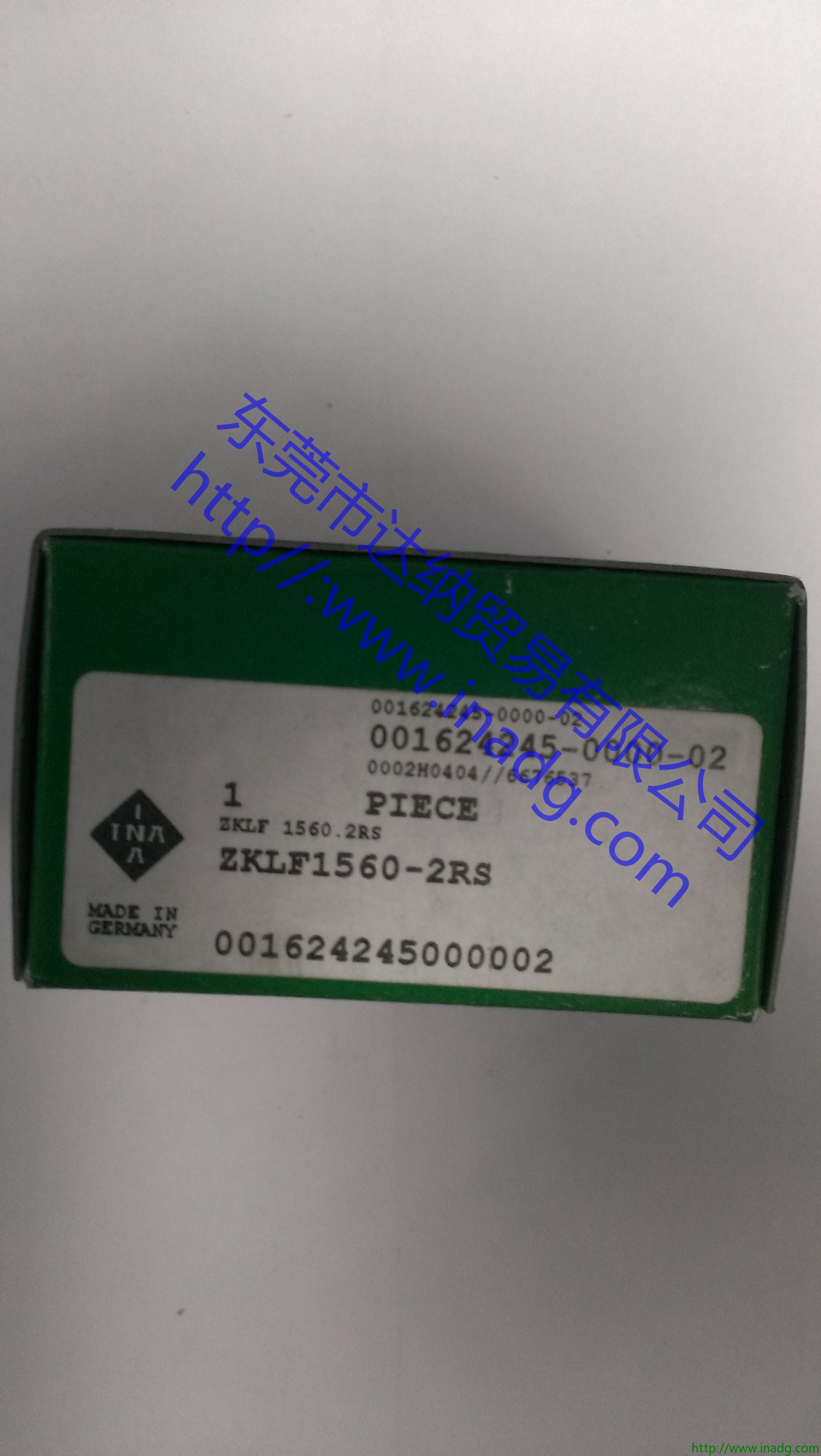

产品型号：ZKLF1560-2RS-PE

产品类型:德国原装进口推力角接触球轴承
应用行业:精密测试仪、电子、喷涂设备、印刷机械、包装机械、食品机械、数控机床、自动化机械等领域
产品参数：

推力角接触球轴承 ZKLF1560-2RS-PE
增加的公差，双向，螺钉安装，两侧唇密封

		组件
相邻结构设计 相邻结构设计		d 15 mm 公差: -0,01 D 60 mm 公差: -0,013 B 25 mm 公差: -0,25 M6 带螺纹的润滑接头 60 ° 接触角 1) 抽拉槽 b 3 mm Da max 35 mm d1 28 mm d2 6,8 mm da min 20 mm I 17 mm J 46 mm r1 min 0,6 mm rmin 0,3 mm t 3 X 120° 节圆 t 数量 X t m 0,43 kg 质量 Ca 17900 N 基本额定动载荷，轴向 C0a 28000 N 基本额定静载荷，轴向 nG Fett 3500 1/min 脂润滑时的极限转速 MRL 0,2 Nm 轴承摩擦力矩 caL 400 N/µm 轴向刚度 ckL 65 Nm/mrad 倾斜刚度 Mm 0,102 kg x cm^2 旋转内圈的质量惯性矩 5 µm 轴向跳动 丝杠支撑轴承配置的轴向跳动基于内圈旋转。 3 数量 固定螺钉的，根据 DIN 912-10.9 标准 螺丝不在供货范围。 M6 固定螺钉的尺寸，根据 DIN 912-10.9 标准 固定螺丝的拧紧力矩必须遵从制造厂商的数据。 螺丝不在供货范围。 ZM15 推荐 INA 锁紧螺母的代号 AM15 推荐 INA 锁紧螺母的代号 锁紧螺母不在供货范围。 MA 10 Nm 扭紧力矩 只适用于INA精密锁紧螺母 5484 N 轴向预载

产品特性：
推力角接触球轴承

丝杠支撑轴承布置用于传统轴承设计结构不能很好满足应用的场合。
INA/FAG推力角接触球轴承的产品范围很广，可以满足丝杠驱动中高动态运行工况的轴承布置设计要求，如高精度、高的承载能力、高刚度、低摩擦、安装简便和免维护或少维护。通过这些考虑全面、应用理想的产品 – 可以得到具体的解决方案来满足丝杠驱动中轴承布置的技术和经济性要求。
单列和多列设计

推力角接触球轴承有单列、双列和三列几种，都是即装即用单元。它们不可分离，包含几何尺寸稳定的厚壁外圈、滚珠、保持架组件和一个或两个内圈。在个别系列中，外圈法兰上有通孔，可安装在相邻结构上。
这些轴承内外圈相互匹配，因此用精密锁紧螺母锁紧轴承套圈时轴承即可实现设定预紧。
径向和轴向承载能力 由于具有60°的接触角，因此轴承不仅可以承受径向力，还可以承受很高的轴向力。
双列，螺栓安装 推力角接触球轴承ZKLF通过螺栓直接安装在相邻结构或径向定位孔中，请见图1和第1015页，图2。也因此可以省去原来额外所需的轴承端盖和相关的匹配工作。
为了便于将轴承从定位孔中拆除，轴承外圈圆周上设计有拆卸槽。
带有可拆卸平头螺钉的径向和轴向螺纹使再润滑工作变得简便。
