产品型号：ZARN90180-TV-A

产品类型:德国原装进口滚针/推力圆柱滚子轴承
应用行业:数控设备和精密机械工业、工程机械、钢铁、航空航天、冶金电力、纺织印刷等领域
产品参数：

		组件
		d 90  mm  D 180  mm  H 110  mm    B 22,5  mm  C 35  mm  D1 160  mm  Da max 161  mm    安装尺寸 如果使用回转轴封，必须考虑密封圈的外径。 da min 130  mm    安装尺寸 如果使用回转轴封，必须考虑密封圈的外径。 H1 72,5  mm  r1 min 1  mm  rmin 0,3  mm    m 11,8  kg    质量 Ca 325000  N    基本额定动载荷，轴向 C0a 1030000  N    基本额定静载荷，轴向 Cr 98000  N    基本额定动载荷，径向 C0r 210000  N    基本额定静载荷，径向 nG Öl 1800  1/min    油润滑时的极限转速（仅适用于有合适的冷却系统时） nG Fett 700  1/min    脂润滑时的极限转速 MRL 10,5  Nm    轴承摩擦力矩 caL 7700  N/µm    轴向刚度 ckL 14500 Nm/mrad    倾斜刚度 Mm 312  kg x cm^2    旋转内圈的质量惯性矩   2  µm    轴向跳动 丝杠支撑轴承配置的轴向跳动基于内圈旋转。   ZMA90/155   推荐 INA 锁紧螺母的代号   AM90   推荐 INA 锁紧螺母的代号 MA 960  Nm    扭紧力矩 只适用于INA精密锁紧螺母   102246  N    轴向预载       锁紧螺母不在供货范围。

产品特性：

滚针 / 推力圆柱滚子轴承
滚针 / 推力圆柱滚子轴承包括一个有径向和轴向滚道的外圈、两个轴圈、一个内圈、一个径向滚针保持架组件和两个推力圆柱滚子保持架组件。有螺栓安装和非螺栓安装的两种轴承。
径向和轴向承载能力

除了径向力，轴承还可以承受两个方向的轴向力和倾覆力矩。
预载和内部游隙

外圈、内圈和轴向保持架相互匹配，因此采用INA精密锁紧螺母预紧后，轴承可以实现轴向无游隙。轴承的内部径向游隙符合标准DIN 620中的C2组。

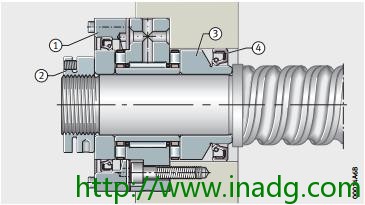

螺栓安装的轴承 滚针 / 推力圆柱滚子轴承ZARF (L)的外圈上有孔。这样就可通过螺栓直接安装在相邻结构或径向定位孔中。
由于轴承外圈是螺栓安装，因此可以省去额外所需要的轴承端盖和选配工作。采用精密锁紧螺母AM或ZM (A)对轴承预紧，轴承紧靠轴肩。
带密封组件

为了使设计更简单，推荐使用密封组件DRS密封组件与外圈对中并保护轴承不受外界因素影响。

带加长轴圈

ZARF..-L具有加长的阶梯式轴圈。
这些系列多用于轴圈无法完全支撑轴向载荷或者由于外部空间限制导致轴圈无法在轴承单元外侧密封的情况。
重载系列

ZARF (L)也有重载系列产品。对于相同的轴径，重载系列的截面较大，因此基本额定载荷较高。
