产品型号:TKSD45-G3

产品类型:六排直线循环球轴承及导轨组件
应用行业:自动化机械、数控机床、精密测试仪、电子、喷涂设备、印刷机械、包装机械、食品机械等领域
产品参数：

导轨 TKSD45
六排直线循环球轴承及导轨组件

		组件
		h 37,2 mm b 45 mm 公差: -0,005 / -0,03 lmax 2940 mm 单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。 根据合同约定，单根导轨最大长度可达到6米。 1) 定位面 2) 标记 aL max 94 mm a L 和 a R 取决于导轨的长度 l max aL min 20 mm a L 和 a R 取决于导轨的长度 l max aR max 94 mm a L 和 a R 取决于导轨的长度 l max aR min 20 mm a L 和 a R 取决于导轨的长度 l max h1 19,2 mm jL 105 mm K1 M12 根据 DIN ISO 4762-12.9的螺钉 最大锁紧力矩（Nm）： M3 = 2,5 M4 = 5 M5 = 10 M6 = 17 M8 = 41 M12 = 140 M14 = 220 M16 = 340 如果有调节螺钉，应有螺钉防松措施。 mS 11,3 kg/m 导轨的质量

产品特性：

六列直线循环滚珠轴承及导轨组件
工作温度 KUSE系统适用的工作温度从–10 °C到+100 °C。标准配件
塑料假导轨

当滑块从导轨上取下时，假导轨用来保护滚动体。
滑块直接从导轨推到假导轨上，直到再次安装时，再从假导轨直接推到导轨上。
塑料填塞片

塑料填塞片塞住导轨上的沉孔，填平导轨的上表面。
可选件，铜填塞片。
耐腐蚀设计

六列直线循环滚珠轴承及导轨组件KUSE也有带镀层的防腐蚀设计Corrotect®、Protect A和Protect B。后缀
对于Corrotect®镀层部件

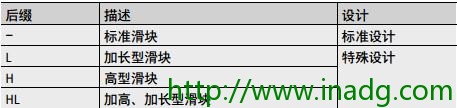

后缀 现有设计的后缀见表。
现有设计
