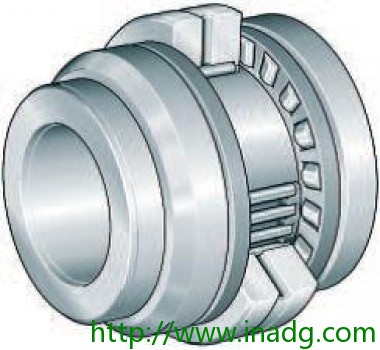

产品型号:ZARN3570-L-TV

产品类型:滚针/推力圆柱滚子轴承

安装指南：
滚针/推力圆柱滚子轴承的安装与拆卸只能参照“ 安装与维护手册 TPI 100”。安装过程中，安装力只能作用在要安装的轴承套圈上。禁止安装力作用在滚动体上。
只有与INA精密锁紧螺母一起使用，并施加尺寸表中给出的锁紧力矩，轴承的优点才能体现出来。
ZARN和ZARF是可分离轴承。单个轴承部件相互匹配。安装过程中不同轴承的单个部件不许互换。
滚针/推力圆柱滚子轴承轴向预载设定：
轴承ZARF(L)的轴向部件预紧是实现轴承功能的决定性因素。因此必须充分精确地对轴承进行预紧。
由于在安装过程中直接测量这些值的成本很高，因此可以采用下列方法间接测量轴承的轴向预载：
测量精密锁紧螺母的锁紧力矩MA。摩擦力矩可能偏离尺寸表中给出的数值或者测量轴承的摩擦力矩MRL。

产品参数：

滚针/推力圆柱滚子轴承 ZARN3570-L-TV
双向，长轴定位圈

		组件
		d 35 mm D 70 mm H2 70 mm B 11 mm B1 27 mm B2 12 mm C 20 mm D1 60 mm D2 45 mm D3 58 mm Da max 61 mm 安装尺寸 如果使用回转轴封，必须考虑密封圈的外径。 da min 43 mm 安装尺寸 如果使用回转轴封，必须考虑密封圈的外径。 H3 53 mm r1 min 0,6 mm rmin 0,3 mm m 0,93 kg 质量 Ca 56000 N 基本额定动载荷，轴向 C0a 148000 N 基本额定静载荷，轴向 Cr 26000 N 基本额定动载荷，径向 C0r 47000 N 基本额定静载荷，径向 nG Öl 4800 1/min 油润滑时的极限转速（仅适用于有合适的冷却系统时） nG Fett 1700 1/min 脂润滑时的极限转速 MRL 0,9 Nm 轴承摩擦力矩 caL 2600 N/µm 轴向刚度 ckL 740 Nm/mrad 倾斜刚度 Mm 3,21 kg x cm^2 旋转内圈的质量惯性矩 1 µm 轴向跳动 丝杠支撑轴承配置的轴向跳动基于内圈旋转。 ZMA35/58, AM35/58 推荐 INA 锁紧螺母的代号 MA 42 Nm 扭紧力矩 只适用于INA精密锁紧螺母 12486 N 轴向预载 DR 45 x 60 x 8 根据 DIN 3760 标准的旋转轴密封 单独订货。 锁紧螺母和轴密封不在供货范围。
