产品型号:KWSE35H-G4-V2

产品类型:六排直线循环球轴承及导轨组件用的长滑块
应用行业:自动化机械、电子、印刷机械、精密测试仪、食品机械、喷涂设备、数控机床、包装机械等领域
产品参数：

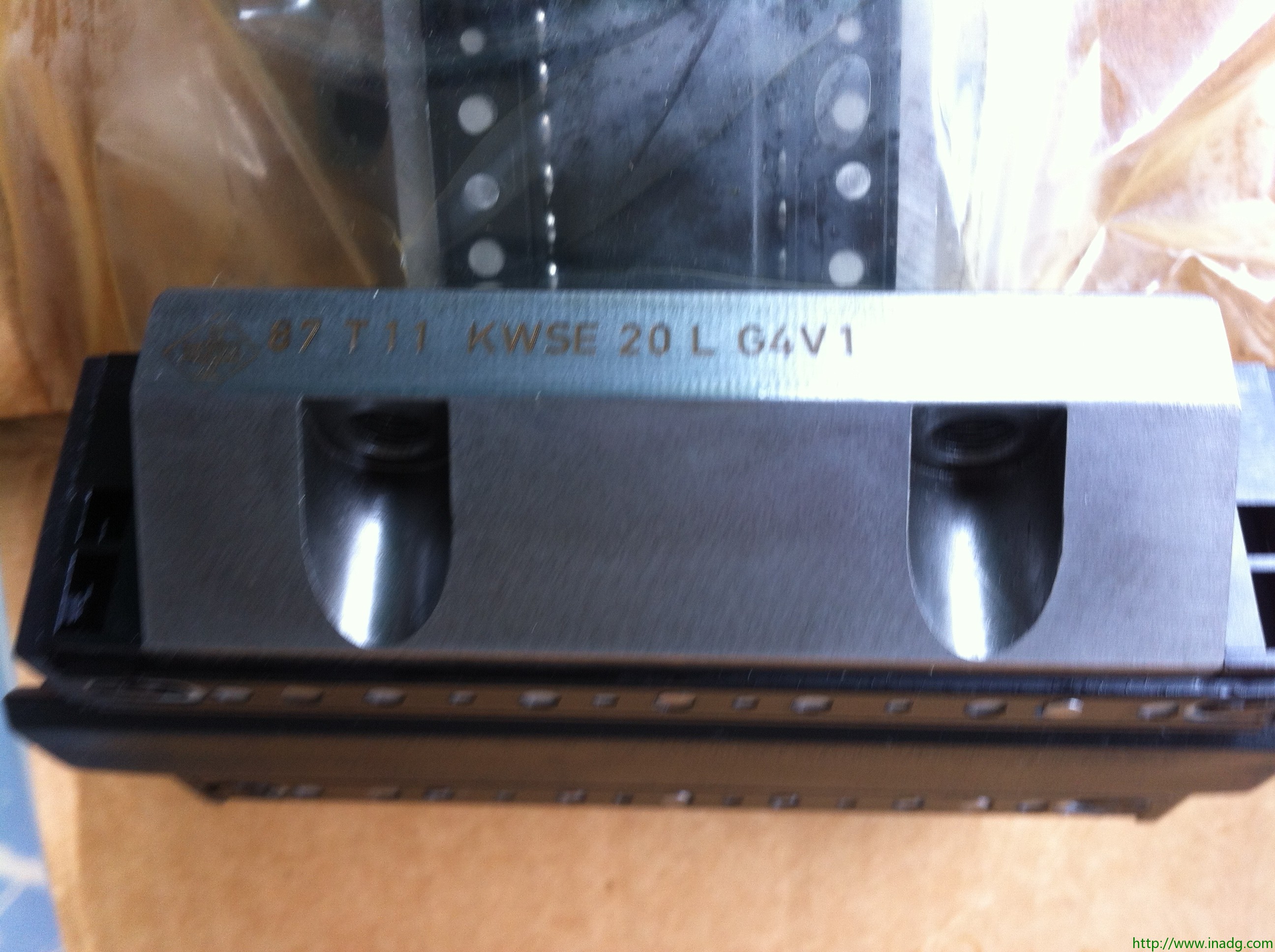

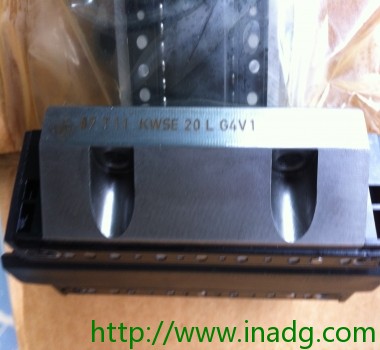

滑块 KWSE35
六排直线循环球轴承及导轨组件用的滑块

		组件

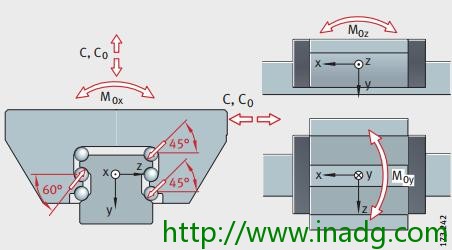

润滑接头位于滑块端盖端面 润滑连接在上面 载荷方向		H 48 mm B 100 mm L 107,1 mm 用于密封润滑孔 N2 的最小覆盖长度 1) 定位面 2) 标记 A1 33 mm A2 9 mm A3 7,2 mm aL max 71 mm a L 和 a R 取决于导轨的长度 l max aL min 20 mm a L 和 a R 取决于导轨的长度 l max aR max 71 mm a L 和 a R 取决于导轨的长度 l max aR min 20 mm a L 和 a R 取决于导轨的长度 l max b 34 mm 公差: -0,005 / -0,03 G2 M10 根据 DIN ISO 4762-12.9的螺钉 最大锁紧力矩 [MA]（Nm）： M6 = 10 M8 = 24 M10 = 41 M12 = 83 M14 = 140 M16 = 220 M20 = 470 H1 6,6 mm H4 13,3 mm H5 6,5 mm h 29,7 mm h1 17,7 mm JB 82 mm JL 62 mm JL5 11,65 mm 周围结构上润滑孔的位置。 JLZ 52 mm jL 80 mm K1 M8 根据 DIN ISO 4762-12.9的螺钉 最大锁紧力矩 [MA]（Nm）： M5 = 10 M6 = 17 M8 = 41 M10 = 83 M12 = 140 M14 = 220 M16 = 340 K3 M8 根据 DIN ISO 4762-12.9的螺钉 最大锁紧力矩 [MA]（Nm）： M5 = 10 M6 = 17 M8 = 41 M10 = 83 M12 = 140 M14 = 220 M16 = 340 K6 M8 根据 DIN ISO 7984-8.8的螺钉 最大锁紧力矩 [MA]（Nm）： M5 = 5,8 M6 = 10 M8 = 24 M10 = 48 M12 = 83 M14 = 130 L1 77,7 mm lmax 2960 mm 单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。 根据合同约定，单根导轨最大长度可达到6米。 N2 4,5 mm 周边结构润滑孔的最大直径。 O 4,5x1,5 mm DIN 3771 T5 13 mm T6 12 mm 对于从上面安装： 最大的中间螺纹孔的螺纹深度 T6 + 3 mm mW 1,5 kg 滑块的质量 mS 6,5 kg/m 导轨的质量 CI 55000 N 载荷方向 I:压缩载荷 C0 I 102000 N 载荷方向 I:压缩载荷 CII 45000 N 载荷方向 II:拉伸载荷 C0 II 79000 N 载荷方向 II:拉伸载荷 CIII 42000 N 载荷方向 III:横向载荷 C0 III 85000 N 载荷方向 III:横向载荷 M0x 1454 Nm 绕 X 轴的额定静扭矩 M0y 1173 Nm 绕 Y 轴的额定静扭矩 M0z 1069 Nm 绕 Z 轴的额定静扭矩

产品特性:

六列直线循环滚珠轴承及导轨组件
工作温度 KUSE系统适用的工作温度从–10 °C到+100 °C。
标准配件
塑料假导轨

当滑块从导轨上取下时，假导轨用来保护滚动体。
滑块直接从导轨推到假导轨上，直到再次安装时，再从假导轨直接推到导轨上。
塑料填塞片

塑料填塞片塞住导轨上的沉孔，填平导轨的上表面。
可选件，铜填塞片。
耐腐蚀设计

六列直线循环滚珠轴承及导轨组件KUSE也有带镀层的防腐蚀设计Corrotect®、Protect A和Protect B。
后缀对于Corrotect®镀层部件

后缀 现有设计的后缀见表。
现有设计
