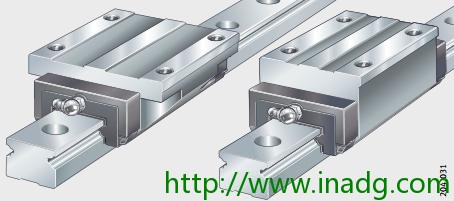

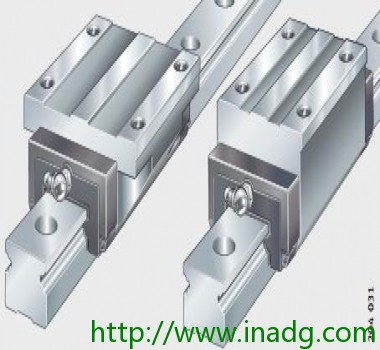

产品型号:KWE20-G3-V1

产品类型:两排直线循环球轴承及导轨组件用的标准滑块
应用行业:精密测试仪、电子、喷涂设备、印刷机械、包装机械、食品机械、数控机床、自动化机械等领域
产品特性：

平面保持架导轨系统 固定端或浮动端的平面保持架导轨系统用于有限行程、极高承载能力、运行非常平滑、低摩擦且均匀的场合。该导轨系统由滚针或圆柱滚子平面保持架组件分开的导轨副组成。相对于其它直线导轨系统，该系统具有高刚性、高精度、低摩擦、非常节省空间的优势。
循环滚柱直线导轨系统 循环滚柱直线导轨系统是一个无行程限制的直线运动导轨系统。
因为导轨元件布置的多样性，所以循环滚柱直线导轨系统在通用机械中有着广泛多样的应用，尤其在长行程、有高定位精度要求的机床中。
循环导轨系统的附件包括：
■用于精确设定预载的调整楔形块
■设定装置，通过测量周围结构变形来设定预载
■用于简易安装的适配器，适于直线循环滚柱轴承的45°布置。
产品参数：

		组件
载荷方向		H 30 mm B 63 mm L 70,4 mm 1) 定位面 2) 标记 A1 21,5 mm A2 5 mm A3 6,5 mm AL1 14 mm aL max 53 mm a L 和 a R 取决于导轨的长度 l max aL min 20 mm a L 和 a R 取决于导轨的长度 l max aR max 53 mm a L 和 a R 取决于导轨的长度 l max aR min 20 mm a L 和 a R 取决于导轨的长度 l max b 20 mm 公差: -0,004 / -0,05 G2 M6 根据 DIN ISO 4762-12.9的螺钉 最大锁紧力矩（Nm）： M5 = 5,8 M6 = 10 M8 = 24 M10 = 41 M12 = 83 M14 = 140 如有可能，应有螺钉防松措施。 H1 5 mm H4 11,6 mm H5 5 mm h 16,5 mm h1 8,8 mm JB 53 mm JL 40 mm jL 60 mm K1 M5 根据 DIN ISO 4762-12.9的螺钉 最大锁紧力矩（Nm）： M3 = 2,5 M4 = 5 M5 = 10 M6 = 17 M8 = 41 M10 = 83 M12 = 140 M14 = 220 M16 = 340 如有可能，应有螺钉防松措施。 K3 M5 根据 DIN ISO 4762-12.9的螺钉 最大锁紧力矩（Nm）： M3 = 2,5 M4 = 5 M5 = 10 M6 = 17 M8 = 41 M10 = 83 M12 = 140 M14 = 220 M16 = 340 如有可能，应有螺钉防松措施。 K5 NIP-KE-M6 润滑接头 L1 49,4 mm lmax 1980 mm 单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。 根据合同约定，单根导轨最大长度可达到6米。 T5 10 mm mW 0,45 kg 滑块的质量 mS 2,2 kg/m 导轨的质量 C 13300 N 基本额定动载荷 C0 18000 N 基本额定静载荷 M0x 190 Nm 绕 X 轴的额定静扭矩 M0y 154 Nm 绕 Y 轴的额定静扭矩 M0z 154 Nm 绕 Z 轴的额定静扭矩
