产品型号:KWE15H-G3-V1

产品类型:两排直线循环球轴承及导轨组件用的标准滑块
应用行业:精密测试仪、电子、喷涂设备、印刷机械、包装机械、食品机械、数控机床、自动化机械等领域
产品特性：

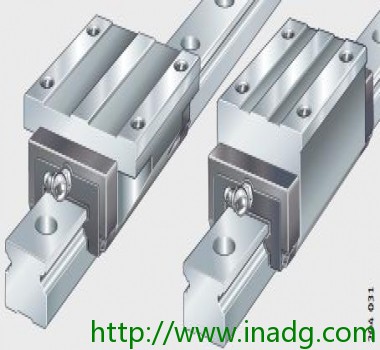

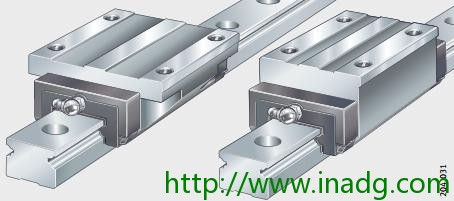

舍弗勒集团的微型导轨系统并不是象标准直线导轨系统那样简单地减小了尺寸，而是进行了特殊的优化设计。由于它们设计紧凑，因此可以代替空间需求较大的导轨布置。该导轨系统是预载的直线导轨系统，适用于有限及无限行程设计。
两列微型直线循环滚珠轴承及导轨组件
具有中等承载能力及中到高的力矩承受能力。基于模块化理念，同规格和同精度等级的导轨与滑块可以相互替换。导轨系统的安装得到了简化，使得零配件易于采购，也大大降低了库存成本。鞍板和导轨可耐腐蚀。滑块端部的密封可保护滚动体系统不受污染。滑块预填油脂并可以再润滑。
滑块及导轨都有加宽类型。
产品参数：

滑块 KWE15-H
两排直线循环球轴承及导轨组件用的高窄滑块

		组件
载荷方向		H 28 mm B 34 mm L 54,5 mm 1) 定位面 2) 标记 A1 9,5 mm A2 4 mm A3 8 mm AL1 1,5 mm aL max 53 mm a L 和 a R 取决于导轨的长度 l max aL min 20 mm a L 和 a R 取决于导轨的长度 l max aR max 53 mm a L 和 a R 取决于导轨的长度 l max aR min 20 mm a L 和 a R 取决于导轨的长度 l max b 15 mm 公差: -0,004 / -0,05 G2 M4 根据 DIN ISO 4762-12.9的螺钉 最大锁紧力矩（Nm）： M4 = 5 M5 = 10 M6 = 17 M8 = 41 如果有调节螺钉，应有螺钉防松措施。 H1 4,8 mm H5 4,5 mm h 15 mm h1 8,2 mm JB 26 mm JL 26 mm jL 60 mm K1 M4 根据 DIN ISO 4762-12.9的螺钉 最大锁紧力矩（Nm）： M3 = 2,5 M4 = 5 M5 = 10 M6 = 17 M8 = 41 M10 = 83 M12 = 140 M14 = 220 M16 = 340 如有可能，应有螺钉防松措施。 K5 NIP-A1 润滑接头 L1 38,7 mm lmax 1200 mm 单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。 根据合同约定，单根导轨最大长度可达到6米。 T5 5 mm 最大螺丝深度 mW 0,17 kg 滑块的质量 mS 1,5 kg/m 导轨的质量 C 6500 N 基本额定动载荷 C0 9200 N 基本额定静载荷 M0x 73 Nm 绕 X 轴的额定静扭矩 M0y 56 Nm 绕 Y 轴的额定静扭矩 M0z 56 Nm 绕 Z 轴的额定静扭矩
