产品型号:KWE20H-G3-V0

产品类型:两排直线循环球轴承及导轨组件用的标准滑块
应用行业:精密测试仪、电子、喷涂设备、印刷机械、包装机械、食品机械、数控机床、自动化机械等领域
产品参数：

滑块 KWE20-H
两排直线循环球轴承及导轨组件用的高窄滑块

		组件
载荷方向		H 30 mm B 44 mm L 70,4 mm 1) 定位面 2) 标记 A1 12 mm A2 6 mm A3 6,5 mm AL1 14 mm aL max 53 mm a L 和 a R 取决于导轨的长度 l max aL min 20 mm a L 和 a R 取决于导轨的长度 l max aR max 53 mm a L 和 a R 取决于导轨的长度 l max aR min 20 mm a L 和 a R 取决于导轨的长度 l max b 20 mm 公差: -0,004 / -0,05 G2 M5 根据 DIN ISO 4762-12.9的螺钉 最大锁紧力矩（Nm）： M4 = 5 M5 = 10 M6 = 17 M8 = 41 如果有调节螺钉，应有螺钉防松措施。 H1 5 mm H5 5 mm h 16,5 mm h1 8,8 mm JB 32 mm JL 36 mm jL 60 mm K1 M5 根据 DIN ISO 4762-12.9的螺钉 最大锁紧力矩（Nm）： M3 = 2,5 M4 = 5 M5 = 10 M6 = 17 M8 = 41 M10 = 83 M12 = 140 M14 = 220 M16 = 340 如有可能，应有螺钉防松措施。 K5 NIP-KE-M6 润滑接头 L1 49,4 mm lmax 1980 mm 单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。 根据合同约定，单根导轨最大长度可达到6米。 T5 5,5 mm 最大螺丝深度 mW 0,35 kg 滑块的质量 mS 2,2 kg/m 导轨的质量 C 13300 N 基本额定动载荷 C0 18000 N 基本额定静载荷 M0x 190 Nm 绕 X 轴的额定静扭矩 M0y 154 Nm 绕 Y 轴的额定静扭矩 M0z 154 Nm 绕 Z 轴的额定静扭矩

产品特性：

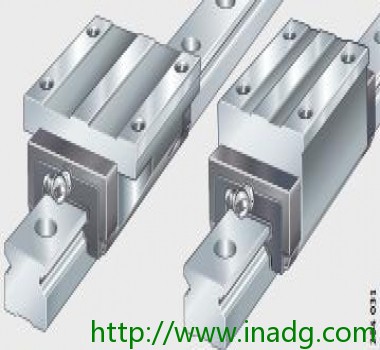

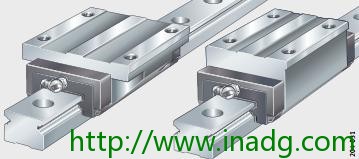

两列直线循环滚珠轴承及导轨组件
直线循环滚珠轴承及导轨组件KUE是预载的。可用于行程没有限制、中度载荷、刚度和摩擦要求低的工况。
导引系统至少包括一个满滚珠滑块、一根导轨和塑料填塞片。
直线单元可以分别定购滑块KWE和导轨TKD或者作为系统KUE进行订货。在一个系统中，一个或多个滑块可安装在一根导轨上。
承载能力 这些直线循环滚珠轴承及导轨组件具有两列滚珠，接触角为45°。能够承受各个方向的力 – 除了运动方向 – 和各个轴的力矩。

德国原装进口轴承，我们更专业【FAG、INA原装进口轴承型号齐全，价格优惠，保证原装正品，假一赔十，东莞达纳轴承INA代理是您最佳的选择！】
