INA精密轴承 DRS3080

精密轴承 DRS3080技术参数：

密封架组件 DRS3080
对于 ZARF，ZARF..-L，带整体旋转轴密封

		组件
孔的布置		d1 52 mm D 80 mm C 17 mm 1) 4个孔，间隔90度分布 b 8 mm D1 68 mm d 52 mm Z 73,4 mm 4个孔，间隔90度分布 m 0,26 kg 质量 M3X25 按 DIN 912 的孔座顶盖螺栓 ZARF3080(-L)-TV 标准或 L 型的相关轴承 作为单个零件订货： 密封座， - 旋转轴密封 - 垫圈, - 内六角螺钉。

产品特性：

密封组件

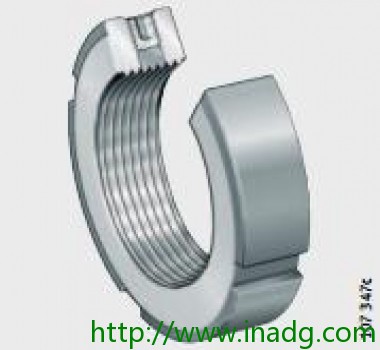

带径向锁紧的精密锁紧螺母

INA锁紧螺母ZM和ZMA使用符合DIN 1810A的力矩扳手并通过螺母圆周上的四个槽来拧紧。
然后使用内六角扳手交替拧紧这两个紧定螺钉，直到拧紧力矩达到给定的Mm；对于Mm，请见轴承尺寸表。
拆卸时，首先松开两个紧定螺钉，然后用塑料榔头敲击锁紧螺母外表面 （在螺纹孔附近）来松开防松销。
然后可以很容易地松开锁紧螺母而不损坏轴颈螺纹。
精度

精密锁紧螺母的精度，请见下表。
轴向跳动

锁紧螺母的螺纹和轴向端面是一次装卡加工完成，因此其跳动精度非常高。
测量时，采用设定的锁紧力矩将精密锁紧螺母锁紧在螺纹心轴上并紧靠刚性挡肩。 平头螺钉不用拧紧。
