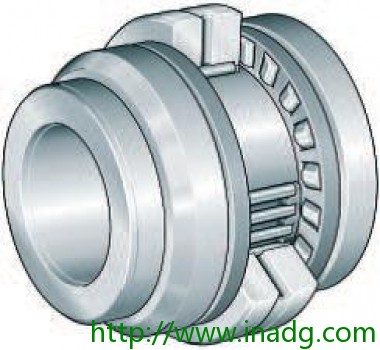

产品型号:ZARN5090-L-TV

产品类型:滚针/推力圆柱滚子轴承

应用行业:冶金电力、工程机械、钢铁、航空航天、纺织印刷、数控设备和精密机械工业等领域

产品参数：

滚针/推力圆柱滚子轴承 ZARN5090-L-TV
双向，长轴定位圈

		组件
		d 50 mm D 90 mm H2 78 mm B 11,5 mm B1 26,5 mm B2 12 mm C 25 mm D1 78 mm D2 60 mm D3 78 mm Da max 79 mm 安装尺寸 如果使用回转轴封，必须考虑密封圈的外径。 da min 58 mm 安装尺寸 如果使用回转轴封，必须考虑密封圈的外径。 H3 60,5 mm r1 min 0,6 mm rmin 0,3 mm m 1,78 kg 质量 Ca 90000 N 基本额定动载荷，轴向 C0a 300000 N 基本额定静载荷，轴向 Cr 40000 N 基本额定动载荷，径向 C0r 82000 N 基本额定静载荷，径向 nG Öl 3600 1/min 油润滑时的极限转速（仅适用于有合适的冷却系统时） nG Fett 1200 1/min 脂润滑时的极限转速 MRL 2,2 Nm 轴承摩擦力矩 caL 4800 N/µm 轴向刚度 ckL 2470 Nm/mrad 倾斜刚度 Mm 10,46 kg x cm^2 旋转内圈的质量惯性矩 1 µm 轴向跳动 丝杠支撑轴承配置的轴向跳动基于内圈旋转。 ZMA50/75, AM50 推荐 INA 锁紧螺母的代号 MA 85 Nm 扭紧力矩 只适用于INA精密锁紧螺母 18410 N 轴向预载 DR 60 x 80 x 8 根据 DIN 3760 标准的旋转轴密封 单独订货。 锁紧螺母和轴密封不在供货范围。

产品特性：

速度极限速度nG 由下表中给出的条件得到：
轴承预载，无外部工作载荷
运转时间25%
最高平衡工作温度+50°C。

润滑剂供给布置的例子：
轴承位置的密封轴承是密封的：
在丝杠方向具有旋转轴封，和加长轴圈（ZARN...L、ARF...L）的精密加工表面（没有螺旋刀痕）形成密封在驱动方向采用密封组件DRS密封。
在冷却充分、油润滑的情况下极限转速nG有效。
