产品型号：ZKLFA0630-2Z

产品类型:德国原装进口推力角接触球轴承
应用行业:精密测试仪、电子、喷涂设备、印刷机械、包装机械、食品机械、数控机床、自动化机械等领域
产品参数：

		组件
相邻结构设计 相邻结构设计		d 6  mm    公差: -0,005 D 19  mm    公差: -0,01 B 12  mm    公差: -0,25     60  °    节距   60  °    接触角 A 22  mm  B1 5  mm  D1 30  mm  d1 12  mm  d2 3,5  mm  da max 15  mm  da min 9  mm  J 24  mm  m 21  mm  n 12  mm  r1 min 0,3  mm  rmin 0,3  mm    m 0,05  kg    质量 Ca 4900  N    基本额定动载荷，轴向 C0a 6100  N    基本额定静载荷，轴向 nG Fett 14000  1/min    脂润滑时的极限转速 MRL 0,01  Nm    轴承摩擦力矩 caL 150  N/µm    轴向刚度 ckL 4  Nm/mrad    倾斜刚度 Mm 0,0019  kg x cm^2    旋转内圈的质量惯性矩   2  µm    轴向跳动 丝杠支撑轴承配置的轴向跳动基于内圈旋转。   4   数量 固定螺钉的，根据 DIN 912-10.9 标准 螺丝不在供货范围。   M3   固定螺钉的尺寸，根据 DIN 912-10.9 标准 固定螺丝的拧紧力矩必须遵从制造厂商的数据。 螺丝不在供货范围。   ZM06   推荐 INA 锁紧螺母的代号       锁紧螺母不在供货范围。 MA 2  Nm    扭紧力矩 只适用于INA精密锁紧螺母   916  N    轴向预载

产品特性：
推力角接触球轴承
应按照轴承安装与维护手册 （Fitting and Maintenance ManualTPI100）安装和拆卸轴承。可索取该手册。
安装过程中，安装力只能作用在要安装的轴承套圈上。
禁止安装力作用在滚动体或密封圈上。
只有与INA精密锁紧螺母一起使用，并采用尺寸表中给出的拧紧力矩，轴承的优点才能体现出来。
推力角接触球轴承不可分离，并且轴承部件之间相互匹配。
安装拆卸时，内圈不能从轴承中脱出。如果轴承单个部件从轴承中脱离。

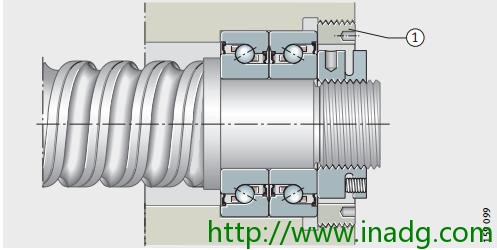

ZKLN、7602、7603和BSB轴承外圈采用环形螺母定位安装过程中，推力角接触球轴承ZKLN、7602、7603和BSB必须无游隙的安装在轴承座中和轴上，必须轴向预紧。为了避免滚道产生变形，轴向预紧力必须均匀分布在套圈圆周上。
通过环形螺母

（不提供）按照尺寸表中给出的预紧力锁紧轴承外圈。环形螺母要防松 ( 例如，使用Loctite 638)。
最大跳动公差只有5m的环形螺母将预紧力均匀作用在轴承套圈上，因此与采用轴承端盖定位相比，要优先使用。
