产品型号:TSX55-E-G2

产品类型:直线循环滚柱轴承及导轨组件 RUE..-E
应用行业:自动化机械、数控机床、精密测试仪、电子、喷涂设备、印刷机械、包装机械、食品机械等领域
产品参数：

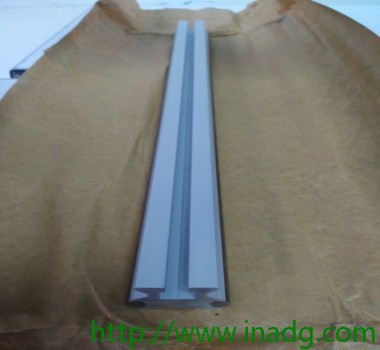

导轨 TSX55-E
直线循环滚柱轴承及导轨组件 RUE..-E

		组件
		h 45 mm b 53 mm 公差: -0,005 / -0,035 lmax 2520 mm 单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。 根据合同约定，单根导轨最大长度可达到6米。 1) 定位面 2) 标记 aL max 47 mm a L 和 a R 取决于导轨的长度 l max aL min 20 mm a L 和 a R 取决于导轨的长度 l max aR max 47 mm a L 和 a R 取决于导轨的长度 l max aR min 20 mm a L 和 a R 取决于导轨的长度 l max h1 22,5 mm 公差: +/-0,5 jL 60 mm K1 M14 根据 DIN ISO 4762-12.9的螺钉 最大锁紧力矩 [MA]（Nm）： M6 = 17 M8 = 41 M12 = 140 M14 = 220 M16 = 340 M24 = 1100 mS 13,1 kg/m 导轨的质量

产品特性：

直线循环滚柱轴承及导轨组件

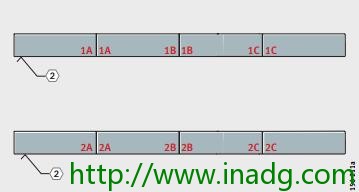

拼接导轨

如果需要的导轨长度大于尺寸表中的lmax，整个导轨被分成多段导轨。各段导轨互相配合并且带有标记。

对周围结构的要求 导轨的运行精度主要不可避免地取决于安装配合面的直线度、精度和刚度。
系统的直线度只有在导轨完全压紧到基准面上时才能得到保证。
如果对运行精度的要求特别高 / 或者承载的基础很软 / 或者使用的是移动式导轨。
安装面形位精度

导引系统的精确度及运转越平稳要求越高，则越要注意安装表面的形位精度。
必须达到要求。
表面必须经过磨削或精密铣削 – 使其达到平均粗糙度Ra1.6。
任何公差没有达到要求都会影响整体精度，改变预载并且降低
导引系统的寿命。
高度差 对于 ，允许值通过下面的公式计算。如果存在大的误差。
H m
理论上允许的最大高度偏差

a –

基于预载等级的系数，在此：0.075
b mm
导引部件的中心间距。
