产品型号:TSX25-D-G1

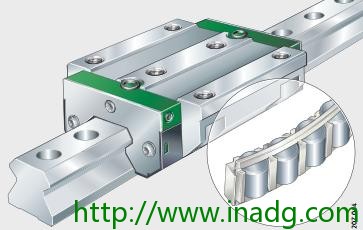

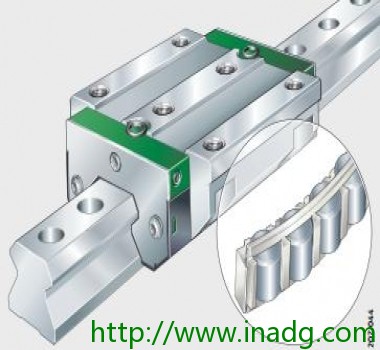

产品类型:直线循环滚柱轴承及导轨组件 RUE..-E
应用行业:自动化机械、数控机床、精密测试仪、电子、喷涂设备、印刷机械、包装机械、食品机械等领域
产品参数：

导轨 TSX25-D
直线循环滚柱轴承及导轨组件 RUE25-D 导轨

		组件
		h 22,3 mm b 23 mm 公差: -0,005 / -0,035 lmax 1980 mm 单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。 根据合同约定，单根导轨最大长度可达到6米。 1) 定位面 2) 标记 aL max 23 mm a L 和 a R 取决于导轨的长度 l max aL min 20 mm a L 和 a R 取决于导轨的长度 l max aR max 23 mm a L 和 a R 取决于导轨的长度 l max aR min 20 mm a L 和 a R 取决于导轨的长度 l max h1 11,8 mm 公差: +/-0,5 jL 30 mm K1 M6 根据 DIN ISO 4762-12.9的螺钉 最大锁紧力矩 [MA]（Nm）： M6 = 17 M8 = 41 M12 = 140 M14 = 220 M16 = 340 M24 = 1100 mS 3,3 kg/m 导轨的质量

产品特性：

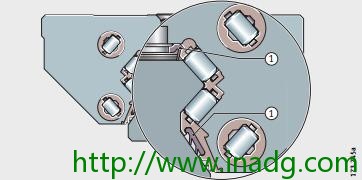

密封

滑块从各个方向由密封唇，间隙密封，上部密封条和下部双密封条完全封闭起来。

这些密封单元能在苛刻的环境条件下保护滚动体免受污染。
两端的双唇密封将润滑保留在滑块内。
润滑

直线循环滚柱轴承及导轨组件 RUE..-E(-KT) 既能采用油润滑，也能采用脂润滑。润滑脂及润滑油接头随导轨系统提供，见标准。
润滑接头可装在端盖侧面、端面。在安装以前，须移除平头螺钉。
RUE25-D

直线循环滚柱轴承及导轨组件RUE25-D分为油润滑和脂润滑两种，后缀OE或者FE。
如果润滑接头装在端面，须注意螺栓的最大允许深度6mm。
工作温度

直线循环滚柱轴承及导轨组件适用温度范围为–10 °C到+100 °C。
标准配件
塑料假导轨

当滑块从导轨上取下时，假导轨用来保护滚动体。
滑块直接从导轨推到假导轨上，只到再次安装时，再从假导轨直接推到导轨上。
塑料填塞片

塑料填塞片塞住导轨上的沉孔，填平导轨的上表面。
作为选配，两片式填塞片或铜填塞片也可提供。
