产品型号:TSX55-E-G1

产品类型:直线循环滚柱轴承及导轨组件 RUE..-E
应用行业:自动化机械、数控机床、精密测试仪、电子、喷涂设备、印刷机械、包装机械、食品机械等领域
产品参数：

导轨 TSX55-E
直线循环滚柱轴承及导轨组件 RUE..-E

		组件
		h 45 mm b 53 mm 公差: -0,005 / -0,035 lmax 2520 mm 单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。 根据合同约定，单根导轨最大长度可达到6米。 1) 定位面 2) 标记 aL max 47 mm a L 和 a R 取决于导轨的长度 l max aL min 20 mm a L 和 a R 取决于导轨的长度 l max aR max 47 mm a L 和 a R 取决于导轨的长度 l max aR min 20 mm a L 和 a R 取决于导轨的长度 l max h1 22,5 mm 公差: +/-0,5 jL 60 mm K1 M14 根据 DIN ISO 4762-12.9的螺钉 最大锁紧力矩 [MA]（Nm）： M6 = 17 M8 = 41 M12 = 140 M14 = 220 M16 = 340 M24 = 1100 mS 13,1 kg/m 导轨的质量

产品特性：

直线循环滚柱轴承及导轨组件

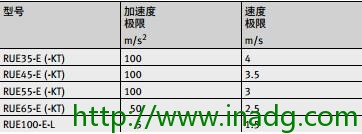

加速度和速度运动参数表。
运行极限

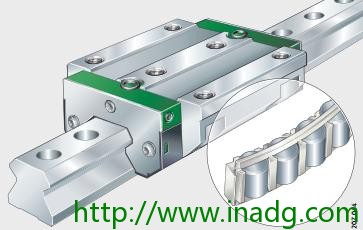

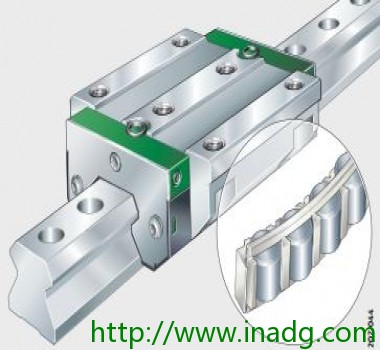

滑块

滑块的鞍板由淬硬钢磨削加工而成，滚道精磨。圆柱滚子在塑料端盖和金属通道所形成的通道内循环。
滚柱导引

由于使用了专利的注塑模技术，直线循环滚柱轴承及导轨组件
系统中接缝连接处少，滚动体运转平顺，滚动体保持系统使得滑块的安装非常简单。
导轨

导轨使用淬硬钢磨削加工而成，滚道是经过超精磨削的。
从上面固定或从下面固定

导轨TSX..-E(-ADB, -ADB+K) 从上面固定，导轨TSX..-E-U从下面固定。所有通孔有沉头用于螺栓固定或者盲螺纹孔。
封盖条槽

导轨TSX..-E-ADB上表面有一个开槽用来安装粘结式
封盖条

(ADB)，导轨TSX..-ADB+K上表面带有一个燕尾型的开槽用来安装嵌入式封盖条 (ADB+K)。
拼接导轨

如果需要的导轨长度lmax比尺寸表内的最大值大，导轨分段供应。
