产品型号:TKVD55

产品类型:四排直线循环球轴承及导轨组件 KUVE..-W，宽导轨
应用行业:数控机床、自动化机械、精密测试仪、电子、喷涂设备、印刷机械、包装机械、食品机械等领域
产品参数：

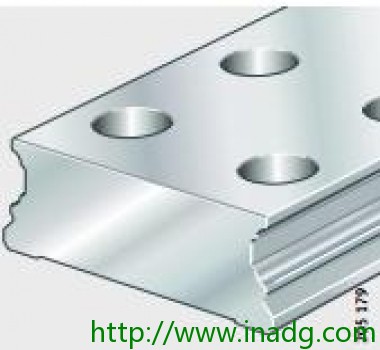

导轨 TKVD55-B-ADB
四排直线循环滚子轴承及导轨组件，上面带槽，用来粘接钢盖板

		组件
		h 41,5 mm b 53 mm 公差: -0,005 / -0,03 lmax 2520 mm 单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。 根据合同约定，单根导轨最大长度可达到6米。 1) 定位面 2) 标记 aL max 107 mm a L 和 a R 取决于导轨的长度 l max aL min 20 mm a L 和 a R 取决于导轨的长度 l max aR max 107 mm a L 和 a R 取决于导轨的长度 l max aR min 20 mm a L 和 a R 取决于导轨的长度 l max h1 19,5 mm jL 120 mm K1 M14 根据 DIN ISO 4762-12.9的螺钉 最大锁紧力矩（Nm）： M3 = 2,5 M4 = 5 M5 = 10 M6 = 17 M8 = 41 M12 = 140 M14 = 220 M16 = 340 如果有调节螺钉，应有螺钉防松措施。 mS 14 kg/m 导轨的质量 ADB27 盖板

产品特性：

四列直线循环滚珠轴承及导轨组件标准附件
塑料假导轨

当滑块从导轨上取下时，假导轨用来保护滚动体。
滑块直接从导轨推到假导轨上，只到再次安装时，再从假导轨直接推到导轨上。
塑料填塞片 塑料填塞片塞住导轨上的沉孔，填平导轨的上表面。
润滑接头

发货货品中包括一个润滑脂嘴，拧在滑块端部，但是没有拧紧。
侧面再润滑孔是开放的，一旦润滑油嘴安装在侧面，系统也可以进行再润滑，不使用的润滑孔用平头螺丝封闭。
防腐蚀设计

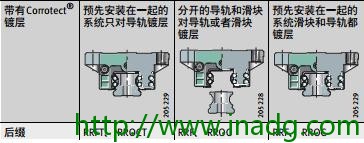

四列直线循环滚珠轴承及导轨组件KUVE也可以进行防腐镀层 :
■特殊镀层Corrotect®、Protect A和Protect B。
镀层的描述，

■不锈钢材料制造，后缀RB。对于使用Corrotect®镀层的应用
