产品型号:KWE30H-G4-V1

产品类型:两排直线循环球轴承及导轨组件用的标准滑块
应用行业:精密测试仪、电子、喷涂设备、印刷机械、包装机械、食品机械、数控机床、自动化机械等领域
产品参数：

滑块 KWE30-H
两排直线循环球轴承及导轨组件用的高窄滑块

		组件
载荷方向		H 45 mm B 60 mm L 92,9 mm 1) 定位面 2) 标记 A1 16 mm A2 10 mm A3 16 mm AL1 14 mm aL max 71 mm a L 和 a R 取决于导轨的长度 l max aL min 20 mm a L 和 a R 取决于导轨的长度 l max aR max 71 mm a L 和 a R 取决于导轨的长度 l max aR min 20 mm a L 和 a R 取决于导轨的长度 l max b 28 mm 公差: -0,004 / -0,05 G2 M8 根据 DIN ISO 4762-12.9的螺钉 最大锁紧力矩（Nm）： M4 = 5 M5 = 10 M6 = 17 M8 = 41 如果有调节螺钉，应有螺钉防松措施。 H1 7 mm H5 6 mm h 21,5 mm h1 10,5 mm JB 40 mm JL 40 mm jL 80 mm K1 M8 根据 DIN ISO 4762-12.9的螺钉 最大锁紧力矩（Nm）： M3 = 2,5 M4 = 5 M5 = 10 M6 = 17 M8 = 41 M10 = 83 M12 = 140 M14 = 220 M16 = 340 如有可能，应有螺钉防松措施。 K5 NIP-KE-M6 润滑接头 L1 65,7 mm lmax 2000 mm 单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。 根据合同约定，单根导轨最大长度可达到6米。 T5 10 mm 最大螺丝深度 mW 0,9 kg 滑块的质量 mS 4,2 kg/m 导轨的质量 C 22500 N 基本额定动载荷 C0 29700 N 基本额定静载荷 M0x 437 Nm 绕 X 轴的额定静扭矩 M0y 335 Nm 绕 Y 轴的额定静扭矩 M0z 335 Nm 绕 Z 轴的额定静扭矩

产品特性：

工作温度

直线循环滚珠轴承及导轨组件KUE适用的温度范围从–10 °C到+100 °C。

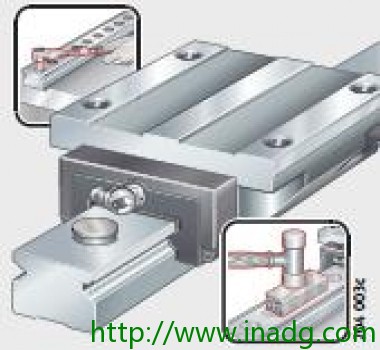

标准附件
塑料假导轨

当滑块从导轨上取下时，假导轨用来保护滚动体。
滑块直接从导轨推到假导轨上，只到再次安装时，再从假导轨直接推到导轨上。
塑料填塞片

塑料填塞片塞住导轨上的沉孔，填平导轨的上表面。
可选件，铜填塞片。

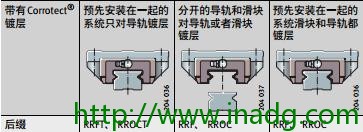

防腐蚀设计

直线循环滚珠轴承及导轨组件KUE也具有防腐蚀设计，通过使用特殊镀层Corrotect®、 Protect A和Protect B。

后缀对于Corrotect®镀层部件对于使用Corrotect®镀层的应用。

后缀 现有设计的后缀。
现有设计
