产品型号：ZARF2590-TV-A

产品类型:德国原装进口滚针/推力圆柱滚子轴承
应用行业:数控设备和精密机械工业、工程机械、钢铁、航空航天、冶金电力、纺织印刷等领域
产品参数：

滚针/推力圆柱滚子轴承 ZARF2590-TV
双列，用于丝杠安装

		组件
		d 25 mm D 90 mm H 60 mm 6) 密封组件 DRS 的安装尺寸。 密封架：见下面 "组件"。 B 12,5 mm C 18 mm C1 10 mm D1 62 mm Da max 63 mm 安装尺寸 如果使用回转轴封，必须考虑密封圈的外径。 d1 3,2 mm da min 45 mm 安装尺寸 如果使用回转轴封，必须考虑密封圈的外径。 H1 38 mm J 73 mm r1 min 0,6 mm rmin 0,3 mm m 1,6 kg 质量 Ca 80000 N 基本额定动载荷，轴向 C0a 199000 N 基本额定静载荷，轴向 Cr 24300 N 基本额定动载荷，径向 C0r 41500 N 基本额定静载荷，径向 nG Öl 4900 1/min 油润滑时的极限转速（仅适用于有合适的冷却系统时） nG Fett 1400 1/min 脂润滑时的极限转速 MRL 1,6 Nm 轴承摩擦力矩 caL 3000 N/µm 轴向刚度 ckL 800 Nm/mrad 倾斜刚度 Mm 3,88 kg x cm^2 旋转内圈的质量惯性矩 1 µm 轴向跳动 丝杠支撑轴承配置的轴向跳动基于内圈旋转。 12 数量 固定螺钉的，根据 DIN 912-10.9 标准 螺丝不在供货范围。 M6 固定螺钉的尺寸，根据 DIN 912-10.9 标准 固定螺丝的拧紧力矩必须遵从制造厂商的数据。 螺丝不在供货范围。 ZMA25/58 推荐 INA 锁紧螺母的代号 AM25 推荐 INA 锁紧螺母的代号 MA 55 Nm 扭紧力矩 只适用于INA精密锁紧螺母 20790 N 轴向预载 锁紧螺母和紧定螺钉不在供货范围。

产品特性：

密封组件
精密锁紧螺母
设计与安全指南 用于精密锁紧螺母的丝杠螺纹必须精密加工，如下表所示。

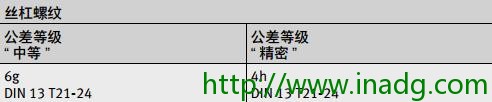

推荐的丝杠螺纹

轴颈螺纹必须在锁紧螺母的整个宽度上提供支撑。
起动转矩 尺寸表中给出的起动力矩ML是锁紧螺母锁紧在刚性轴肩上、采用参考锁紧力矩MAL并防松的情况下得到的。
最大轴向载荷 最大轴向载荷FaB适用于6g或以上公差，最小强度达700 N/mm2的轴颈螺纹。
对于动载荷，许用值可达最大轴向载荷 FaB的75%。
