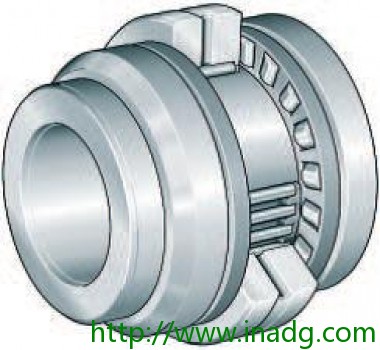

产品型号: ZARN90180-L-TV

产品类型: 滚针/推力圆柱滚子轴承

应用行业:冶金电力、工程机械、钢铁、航空航天、纺织印刷、数控设备和精密机械工业等领域

产品参数：

		组件
		d 90  mm  D 180  mm  H2 135  mm    B 22,5  mm  B1 47,5  mm  B2 16  mm  C 35  mm  D1 160  mm  D2 130  mm  D3 158  mm  Da max 161  mm    安装尺寸 如果使用回转轴封，必须考虑密封圈的外径。 da min 125  mm    安装尺寸 如果使用回转轴封，必须考虑密封圈的外径。 H3 97,5  mm  r1 min 1  mm  rmin 0,3  mm    m 13,2  kg    质量 Ca 325000  N    基本额定动载荷，轴向 C0a 1030000  N    基本额定静载荷，轴向 Cr 98000  N    基本额定动载荷，径向 C0r 210000  N    基本额定静载荷，径向 nG Öl 1800  1/min    油润滑时的极限转速（仅适用于有合适的冷却系统时） nG Fett 700  1/min    脂润滑时的极限转速 MRL 10,5  Nm    轴承摩擦力矩 caL 7700  N/µm    轴向刚度 ckL 14500  Nm/mrad    倾斜刚度 Mm 372  kg x cm^2    旋转内圈的质量惯性矩   2  µm    轴向跳动 丝杠支撑轴承配置的轴向跳动基于内圈旋转。   ZMA90/155, AM90   推荐 INA 锁紧螺母的代号 MA 960  Nm    扭紧力矩 只适用于INA精密锁紧螺母   102246  N    轴向预载 DR 130 x 160 x 12   根据 DIN 3760 标准的旋转轴密封 单独订货。       锁紧螺母和轴密封不在供货范围。

产品特性：
ZARN90180-L-TV轴承在丝杠方向具有旋转轴封，和加长轴圈（ZARN...L、ARF...L）的精密加工表面（没有螺旋刀痕）形成密封在驱动方向采用密封组件DRS 密封。
速度极限速度nG 由下表中给出的条件得到：

运转时间25%
最高平衡工作温度+50°C。
轴承预载，无外部工作载荷
在冷却充分、油润滑的情况下极限转速nG有效。
