产品型号:ZARF1560-TV

产品类型:滚针/推力圆柱滚子轴承

应用行业:冶金电力、工程机械、数控设备和精密机械工业、钢铁、航空航天、纺织印刷等领域

产品参数：

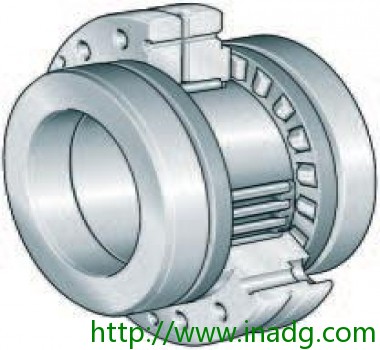

滚针/推力圆柱滚子轴承 ZARF1560-TV
双列，用于丝杠安装

		组件
		d 15 mm D 60 mm H 40 mm 6) 密封组件 DRS 的安装尺寸。 密封架：见下面 "组件"。 B 7,5 mm C 14 mm C1 8 mm D1 35 mm Da max 36 mm 安装尺寸 如果使用回转轴封，必须考虑密封圈的外径。 d1 3,2 mm da min 28 mm 安装尺寸 如果使用回转轴封，必须考虑密封圈的外径。 H1 26 mm J 46 mm r1 min 0,6 mm rmin 0,3 mm m 0,42 kg 质量 Ca 24900 N 基本额定动载荷，轴向 C0a 53000 N 基本额定静载荷，轴向 Cr 13000 N 基本额定动载荷，径向 C0r 17500 N 基本额定静载荷，径向 nG Öl 8500 1/min 油润滑时的极限转速（仅适用于有合适的冷却系统时） nG Fett 2200 1/min 脂润滑时的极限转速 MRL 0,35 Nm 轴承摩擦力矩 caL 1400 N/µm 轴向刚度 ckL 110 Nm/mrad 倾斜刚度 Mm 0,24 kg x cm^2 旋转内圈的质量惯性矩 1 µm 轴向跳动 丝杠支撑轴承配置的轴向跳动基于内圈旋转。 6 x M6 数量 x 固定螺钉的尺寸，根据 DIN 912-10.9 标准 固定螺丝的拧紧力矩必须遵从制造厂商的数据。 螺丝不在供货范围。 ZMA15/33, AM15 推荐 INA 锁紧螺母的代号 MA 10 Nm 扭紧力矩 只适用于INA精密锁紧螺母 6506 N 轴向预载 锁紧螺母和紧定螺钉不在供货范围。

产品特性：

ZARF系列是滚针和双向推力圆柱滚子组合轴承,适用于数控加工中心等丝杠支承。此类轴承可承受双向轴向载荷和径向载荷,具有较高的精度和刚性。

INA轴承为德国著名轴承品牌，隶属于舍弗勒集团旗下的德国INA轴承公司，成立于1946年，总部位于德国的纽伦堡。德国INA轴承公司自成立以来，一直致力于产品的创新，以满足客户之所需，并提供高质量的

保证，使之成为全球滚动轴承首要供应商以及汽车制造商公认的合作伙伴。

更多与ZARF1560-TV相关的德国原装进口轴承详情，请与我们联系！
