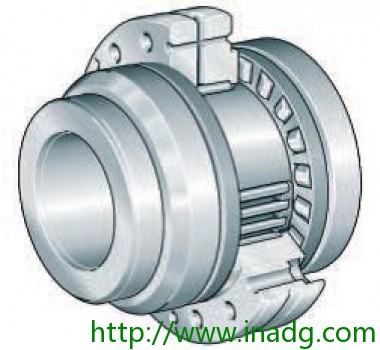

产品型号: ZARF2575-L-TV

产品类型: 滚针/推力圆柱滚子轴承

应用行业:数控设备和精密机械工业、工程机械、钢铁、航空航天、冶金电力、纺织印刷等领域

产品参数：

		组件
		d 25  mm  D 75  mm  H2 65  mm    6)     密封组件 DRS 的安装尺寸。 密封架：见下面 "组件"。 B 10  mm  B1 25  mm  B2 11  mm  C 18  mm  C1 10  mm  D1 47  mm  D2 36  mm  D3 45  mm  Da max 48  mm    安装尺寸 如果使用回转轴封，必须考虑密封圈的外径。 d1 3,2  mm  da min 34  mm    安装尺寸 如果使用回转轴封，必须考虑密封圈的外径。 H3 48  mm  J 58  mm  r1 min 0,6  mm  rmin 0,3  mm    m 0,84  kg    质量 Ca 35500  N    基本额定动载荷，轴向 C0a 86000  N    基本额定静载荷，轴向 Cr 22600  N    基本额定动载荷，径向 C0r 36000  N    基本额定静载荷，径向 nG Öl 6000  1/min    油润滑时的极限转速（仅适用于有合适的冷却系统时） nG Fett 1900  1/min    脂润滑时的极限转速 MRL 0,55  Nm    轴承摩擦力矩 caL 1900  N/µm    轴向刚度 ckL 350  Nm/mrad    倾斜刚度 Mm 1,15  kg x cm^2    旋转内圈的质量惯性矩   1  µm    轴向跳动 丝杠支撑轴承配置的轴向跳动基于内圈旋转。   8 x M6   数量 x 固定螺钉的尺寸，根据 DIN 912-10.9 标准 固定螺丝的拧紧力矩必须遵从制造厂商的数据。 螺丝不在供货范围。   ZMA25/45, AM25   推荐 INA 锁紧螺母的代号 MA 25  Nm    扭紧力矩 只适用于INA精密锁紧螺母   10470  N    轴向预载 DR 36 x 47 x 7   根据 DIN 3760 标准的旋转轴密封 单独订货。       锁紧螺母，轴密封和紧定螺钉不在供货范围。

产品特性：

带加长轴圈ZARF..-L 具有加长的阶梯式轴圈。
这些系列多用于轴圈无法完全支撑轴向载荷或者由于外部空间限制导致轴圈无法在轴承单元外侧密封的情况。
重载系列ZARF (L) 也有重载系列产品。对于相同的轴径，重载系列的截面较大，所以基本额定载荷较高。
滚针/推力圆柱滚子轴承只适用于INA精密锁紧螺母。
如果使用旋转轴封，一定要考虑密封圈的外径。
旋转内圈的质量惯性矩。
旋转的内圈决定了丝杠驱动轴承布置的轴向跳动值。
