RWU100-E-L-V3-G2德国INA直线导轨滑块现货供应

RWU直线循环滚柱轴承及导轨组件

满滚柱

满滚柱的直线循环滚柱轴承及导轨组件是INA直线系统中为高载荷而设计的。主要应用在需要承受极高的载荷，仍能确保高刚度和精确的场合。

带链式保持架

该系列与满滚柱设计相比，滚动体由链式保持架导引。该设计比满滚柱设计的噪音更低。但是由于保持架链的原因，在负载区的滚动体数目会有所减少。由于在链式保持架版本中使用的都是加长型滑块，所以基本额定载荷和刚性特性与满装滚柱的标准型滑块相似.

直线循环滚柱轴承及导轨组件拥有广泛的附件。这其中包括导轨用填塞片和封盖条以及相应的安装工具(液压安装工具和压入工具)。对于润滑和密封，有广泛的KIT件。夹紧滑块的应用可以提高周围结构刚性以及消除振荡负载下的微动。

锁紧滑块为纯机械式锁紧结构，应用于需要附加刹车和夹紧功能的场合。阻尼滑块可有效吸收消除振动。

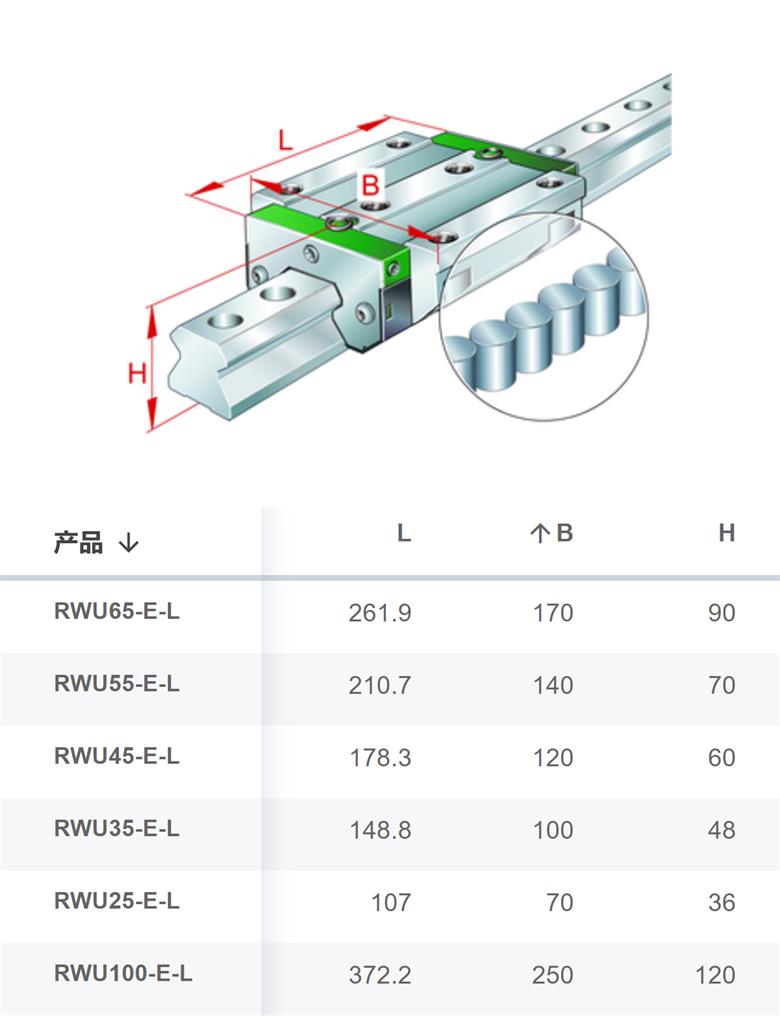

RWU产品概览

满滚柱既可用油也可用脂润滑

RUE..-E、RUE..-E-L

RUE..-E-H、 RUE..-E-HL

只能用油或脂润滑
RUE25-D-FE (-L, -H, -HL)、RUE25-D-OE (-L, -H, -HL)

带链式保持架既可用油也可用脂润滑

RUE..-E-KT-L

RUE..-E-KT-HL

RWU特性

主要应用在需要承受极高的载荷，但仍能确保高刚性和高精度的场合。预载的直线导轨尤其适用于大行程的机床行业。

直线循环滚柱轴承及导轨组件有满滚柱设计和带链式保持架设计。直线导轨系统包括至少一个滚柱滑块、一根导轨及塑料填塞片。

直线循环滚柱轴承及导轨组件是X-Life质量的直线导引系统。意味着提升的技术特性，坚固耐用并且运行寿命长。

满滚柱RUE..-E系列为满滚柱。

由于具有最大可能数量的滚柱，满装圆柱滚子直线导轨的承载能力和刚性极高。带链式保持架RUE..-E-KT系列与满滚柱设计相比，滚动体由链式保持架导引。该设计比满滚柱设计的噪音更低。

但是由于保持架链的原因，在负载区的滚动体数目会有所减少。由于链式保持架版本所用滑块均为加长型，所以基本额定载荷和刚性特性与满装滚子的标准型滑块相似。承载能力滚动体布置为X型布置。

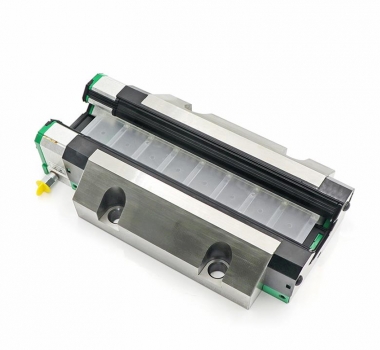

能够承受各个方向的力‒除了运动方向‒和绕各个轴的力矩滑块滑块的鞍板由淬硬钢磨削加工而成，滚道精磨。圆柱滚子在塑料端盖和金属通道所形成的通道内循环。

滚柱导引由于使用了专利的注塑模技术，直线循环滚柱轴承及导轨组件系统中接缝连接处少，滚动体运转平顺，滚动体保持系统使得滑块的安装非常简单。

导轨导轨使用淬硬钢磨削加工而成，滚道是经过超精磨削的。从上面固定或从下面固定导轨TSX..-E(-ADB,-ADB+K)从上面固定，导轨TSX..-E-U从下面固定。所有通孔有沉头用于螺栓固定或者盲螺纹孔。

封盖条槽导轨TSX..-E-ADB上表面有一个开槽用来安装粘结式封盖条(ADB)，导轨TSX..-ADB+K上表面带有一个燕尾型的开槽用来安装嵌入式封盖条(ADB+K)。拼接导轨如果需要的导轨长度lmax比尺寸表内的最大值大，导轨分段供应,如有相关需求请直接与我们联系!
