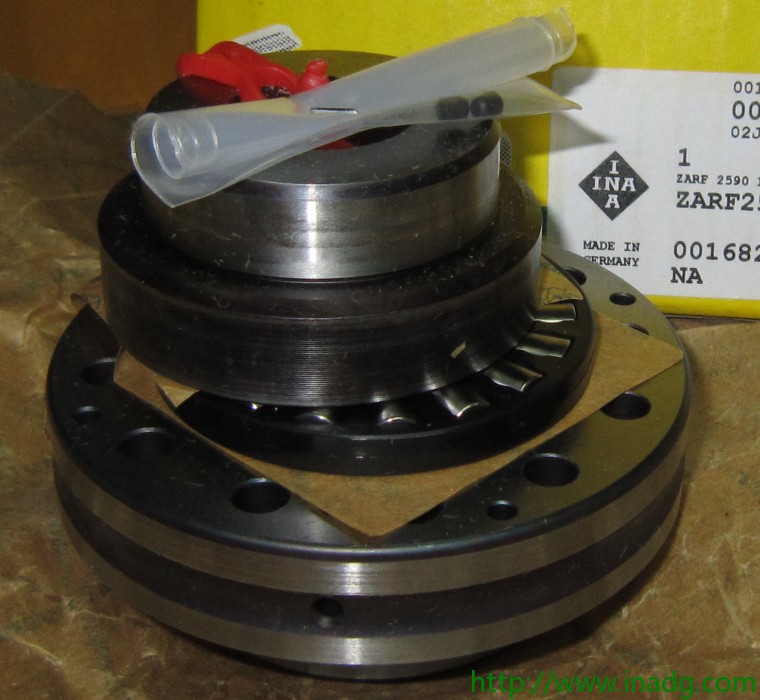

产品型号: ZARF3080-L-TV

产品类型: 滚针/推力圆柱滚子轴承

产品特性：

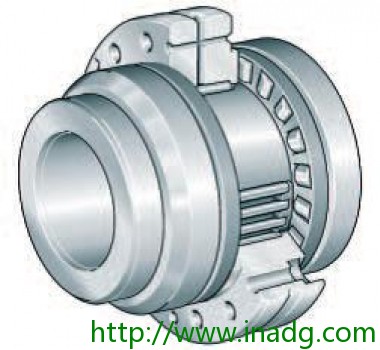

螺栓安装的轴承滚针/推力圆柱滚子轴承ZARF(L)的外圈上有孔。这样就可通过螺栓直接安装在相邻结构或径向定位孔中。
由于轴承外圈是螺栓安装，因此可以省去额外所需要的轴承端盖和选配工作。采用精密锁紧螺母AM 或ZM (A) 对轴承预紧，轴承紧靠轴肩。
带密封组件为了使设计更简单，推荐使用密封组件DRS。密封组件与外圈对中并保护轴承不受外界因素影响。

应用行业:数控设备和精密机械工业、工程机械、钢铁、航空航天、冶金电力、纺织印刷等领域

产品参数：

		组件
		d 30  mm  D 80  mm  H2 65  mm    6)     密封组件 DRS 的安装尺寸。 密封架：见下面 "组件"。 B 10  mm  B1 25  mm  B2 11  mm  C 18  mm  C1 10  mm  D1 52  mm  D2 40  mm  D3 50  mm  Da max 53  mm    安装尺寸 如果使用回转轴封，必须考虑密封圈的外径。 d1 3,2  mm  da min 38  mm    安装尺寸 如果使用回转轴封，必须考虑密封圈的外径。 H3 48  mm  J 63  mm  r1 min 0,6  mm  rmin 0,3  mm    m 0,9  kg    质量 Ca 39000  N    基本额定动载荷，轴向 C0a 101000  N    基本额定静载荷，轴向 Cr 24300  N    基本额定动载荷，径向 C0r 41500  N    基本额定静载荷，径向 nG Öl 5500  1/min    油润滑时的极限转速（仅适用于有合适的冷却系统时） nG Fett 1800  1/min    脂润滑时的极限转速 MRL 0,65  Nm    轴承摩擦力矩 caL 2200  N/µm    轴向刚度 ckL 520  Nm/mrad    倾斜刚度 Mm 1,7  kg x cm^2    旋转内圈的质量惯性矩   1  µm    轴向跳动 丝杠支撑轴承配置的轴向跳动基于内圈旋转。   12 x M6   数量 x 固定螺钉的尺寸，根据 DIN 912-10.9 标准 固定螺丝的拧紧力矩必须遵从制造厂商的数据。 螺丝不在供货范围。   ZMA30/52, AM30   推荐 INA 锁紧螺母的代号 MA 32  Nm    扭紧力矩 只适用于INA精密锁紧螺母   11091  N    轴向预载 DR 40 x 52 x 7   根据 DIN 3760 标准的旋转轴密封 单独订货。       锁紧螺母，轴密封和紧定螺钉不在供货范围。
