产品型号:ZARF60150-TV

产品类型:滚针/推力圆柱滚子轴承

产品特性：
相邻结构的设计相邻结构（轴和轴承座）的设计必须按照尺寸表中的数据。相邻轴肩和轴承座肩的直径da 和Da 必须与尺寸表中数据一致。
必须考虑相邻结构的许用接触应力。
润滑剂供给布置的例子：
轴承位置的密封轴承是密封的：

摩擦在大多数应用中，常采用锁紧螺母对轴承进行预紧，这样可以
准确施加锁紧力矩。尺寸表中锁紧力矩MA是使用INA精密锁紧螺母时的推荐值。
尺寸表中给出的摩擦力矩MRL是指导值。
测试的条件是少量油润滑，速度为n = 5 min–1。
若计算驱动力矩，必须考虑起动摩擦力矩和高速下达到2到3倍MRL的摩擦力矩。

应用行业:数控设备和精密机械工业、工程机械、钢铁、航空航天、冶金电力、纺织印刷等领域

产品参数：

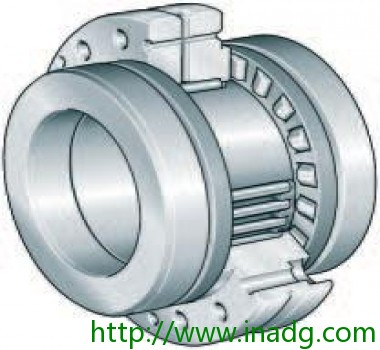

滚针/推力圆柱滚子轴承 ZARF60150-TV
双列，用于丝杠安装

		组件
		d 60 mm D 150 mm H 82 mm 6) 密封组件 DRS 的安装尺寸。 密封架：见下面 "组件"。 B 17,5 mm C 22,5 mm C1 12,5 mm D1 105 mm Da max 106 mm 安装尺寸 如果使用回转轴封，必须考虑密封圈的外径。 d1 6 mm da min 90 mm 安装尺寸 如果使用回转轴封，必须考虑密封圈的外径。 H1 51 mm J 123 mm r1 min 0,6 mm rmin 0,3 mm m 4,7 kg 质量 Ca 187000 N 基本额定动载荷，轴向 C0a 550000 N 基本额定静载荷，轴向 Cr 44500 N 基本额定动载荷，径向 C0r 92000 N 基本额定静载荷，径向 nG Öl 2700 1/min 油润滑时的极限转速（仅适用于有合适的冷却系统时） nG Fett 950 1/min 脂润滑时的极限转速 MRL 4,2 Nm 轴承摩擦力矩 caL 5300 N/µm 轴向刚度 ckL 4300 Nm/mrad 倾斜刚度 Mm 43,8 kg x cm^2 旋转内圈的质量惯性矩 1 µm 轴向跳动 丝杠支撑轴承配置的轴向跳动基于内圈旋转。 12 x M10 数量 x 固定螺钉的尺寸，根据 DIN 912-10.9 标准 固定螺丝的拧紧力矩必须遵从制造厂商的数据。 螺丝不在供货范围。 ZMA60/98, AM60 推荐 INA 锁紧螺母的代号 MA 250 Nm 扭紧力矩 只适用于INA精密锁紧螺母 42190 N 轴向预载 锁紧螺母和紧定螺钉不在供货范围。

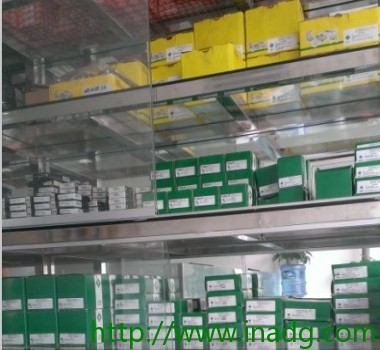

东莞市达纳轴承贸易有限公司创立于2006年，前身为东莞市拓达轴承机电有限公司，公司是一家专业从事德国原装INA滚动轴承、INA滑动轴承、INA导轨、INA滑块、INA直线滑块导轨系统、INA高精密产品、INA发动机零部件等高品质传动配件的销售与售后服务的现代化企业。公司拥有完善的销售体系及售后服务体系，为客户提供更专业的技术服务，致力于为千万成长中的中国企业提供世界上最优品质的进口传动件产品一站式解决方案。
