产品型号:ZARF60150-L-TV

产品类型:滚针/推力圆柱滚子轴承

产品特性：
带加长轴圈ZARF..-L具有加长的阶梯式轴圈。
这些系列多用于轴圈无法完全支撑轴向载荷或者由于外部空间
限制导致轴圈无法在轴承单元外侧密封的情况。

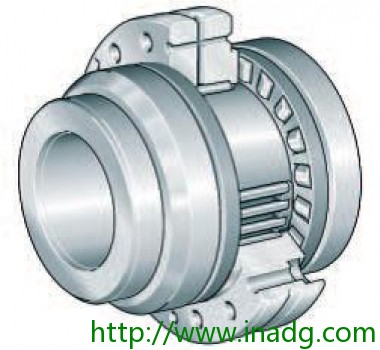

ZARF60150-L-TV轴承滚针/推力圆柱滚子轴承包括一个有径向和轴向滚道的外圈、两个轴圈、一个内圈、一个径向滚针保持架组件和两个推力圆柱滚子保持架组件。有螺栓安装和非螺栓安装的两种轴承。
径向和轴向承载能力除了径向力，轴承还可以承受两个方向的轴向力和倾覆力矩。
预载和内部游隙外圈、内圈和轴向保持架相互匹配，因此采用INA精密锁紧螺母预紧后，轴承可以实现轴向无游隙。
轴承的内部径向游隙符合标准DIN 620中的C2组。

应用行业:数控设备和精密机械工业、工程机械、钢铁、航空航天、冶金电力、纺织印刷等领域

产品参数：

滚针/推力圆柱滚子轴承 ZARF60150-L-TV
双向，用螺钉安装，长轴定位圈

		组件
		d 60 mm D 150 mm H2 103 mm 6) 密封组件 DRS 的安装尺寸。 密封架：见下面 "组件"。 B 17,5 mm B1 38,5 mm B2 16 mm C 22,5 mm C1 12,5 mm D1 105 mm D2 90 mm D3 105 mm Da max 106 mm 安装尺寸 如果使用回转轴封，必须考虑密封圈的外径。 d1 6 mm da min 88 mm 安装尺寸 如果使用回转轴封，必须考虑密封圈的外径。 H3 72 mm J 123 mm r1 min 0,6 mm rmin 0,3 mm m 5,35 kg 质量 Ca 187000 N 基本额定动载荷，轴向 C0a 550000 N 基本额定静载荷，轴向 Cr 44500 N 基本额定动载荷，径向 C0r 92000 N 基本额定静载荷，径向 nG Öl 2700 1/min 油润滑时的极限转速（仅适用于有合适的冷却系统时） nG Fett 950 1/min 脂润滑时的极限转速 MRL 4,2 Nm 轴承摩擦力矩 caL 5300 N/µm 轴向刚度 ckL 4300 Nm/mrad 倾斜刚度 Mm 54,5 kg x cm^2 旋转内圈的质量惯性矩 1 µm 轴向跳动 丝杠支撑轴承配置的轴向跳动基于内圈旋转。 12 x M10 数量 x 固定螺钉的尺寸，根据 DIN 912-10.9 标准 固定螺丝的拧紧力矩必须遵从制造厂商的数据。 螺丝不在供货范围。 ZMA60/98, AM60 推荐 INA 锁紧螺母的代号 MA 250 Nm 扭紧力矩 只适用于INA精密锁紧螺母 42190 N 轴向预载 DR 90 x 110 x 12 根据 DIN 3760 标准的旋转轴密封 单独订货。 锁紧螺母，轴密封和紧定螺钉不在供货范围。
