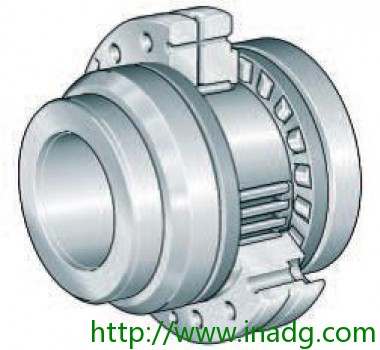

产品型号:ZARF70160-L-TV

产品类型:滚针/推力圆柱滚子轴承

产品特性：
螺栓安装的轴承滚针/推力圆柱滚子轴承ZARF(L)的外圈上有孔。这样就可通过螺栓直接安装在相邻结构或径向定位孔中。
由于轴承外圈是螺栓安装，因此可以省去额外所需要的轴承端盖和选配工作。采用精密锁紧螺母AM 或ZM (A) 对轴承预紧，轴承紧靠轴肩。
带密封组件为了使设计更简单，推荐使用密封组件DRS。
密封组件与外圈对中并保护轴承不受外界因素影响。

应用行业:数控设备和精密机械工业、工程机械、钢铁、航空航天、冶金电力、纺织印刷等领域

产品参数：

滚针/推力圆柱滚子轴承 ZARF70160-L-TV
双向，用螺钉安装，长轴定位圈

		组件
		d 70 mm D 160 mm H2 103 mm 6) 密封组件 DRS 的安装尺寸。 密封架：见下面 "组件"。 B 17,5 mm B1 38,5 mm B2 16 mm C 22,5 mm C1 12,5 mm D1 115 mm D2 100 mm D3 115 mm Da max 116 mm 安装尺寸 如果使用回转轴封，必须考虑密封圈的外径。 d1 6 mm da min 98 mm 安装尺寸 如果使用回转轴封，必须考虑密封圈的外径。 H3 72 mm J 133 mm r1 min 0,6 mm rmin 0,3 mm m 5,95 kg 质量 Ca 201000 N 基本额定动载荷，轴向 C0a 630000 N 基本额定静载荷，轴向 Cr 56000 N 基本额定动载荷，径向 C0r 119000 N 基本额定静载荷，径向 nG Öl 2400 1/min 油润滑时的极限转速（仅适用于有合适的冷却系统时） nG Fett 800 1/min 脂润滑时的极限转速 MRL 4,8 Nm 轴承摩擦力矩 caL 5800 N/µm 轴向刚度 ckL 6000 Nm/mrad 倾斜刚度 Mm 77,3 kg x cm^2 旋转内圈的质量惯性矩 1 µm 轴向跳动 丝杠支撑轴承配置的轴向跳动基于内圈旋转。 12 x M10 数量 x 固定螺钉的尺寸，根据 DIN 912-10.9 标准 固定螺丝的拧紧力矩必须遵从制造厂商的数据。 螺丝不在供货范围。 ZMA70/110, AM70 推荐 INA 锁紧螺母的代号 MA 330 Nm 扭紧力矩 只适用于INA精密锁紧螺母 47692 N 轴向预载 DR 100 x 120 x 12 根据 DIN 3760 标准的旋转轴密封 单独订货。 锁紧螺母，轴密封和紧定螺钉不在供货范围。
