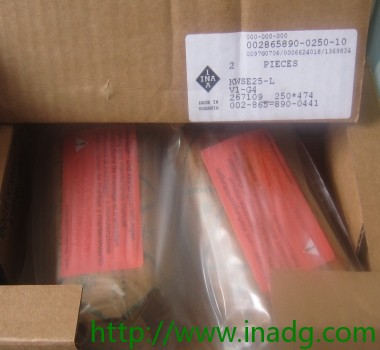

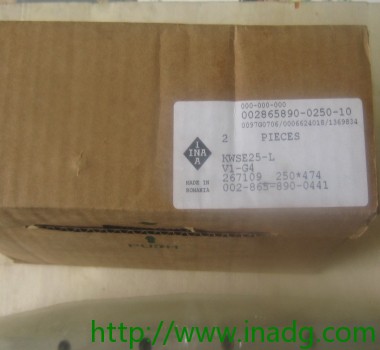

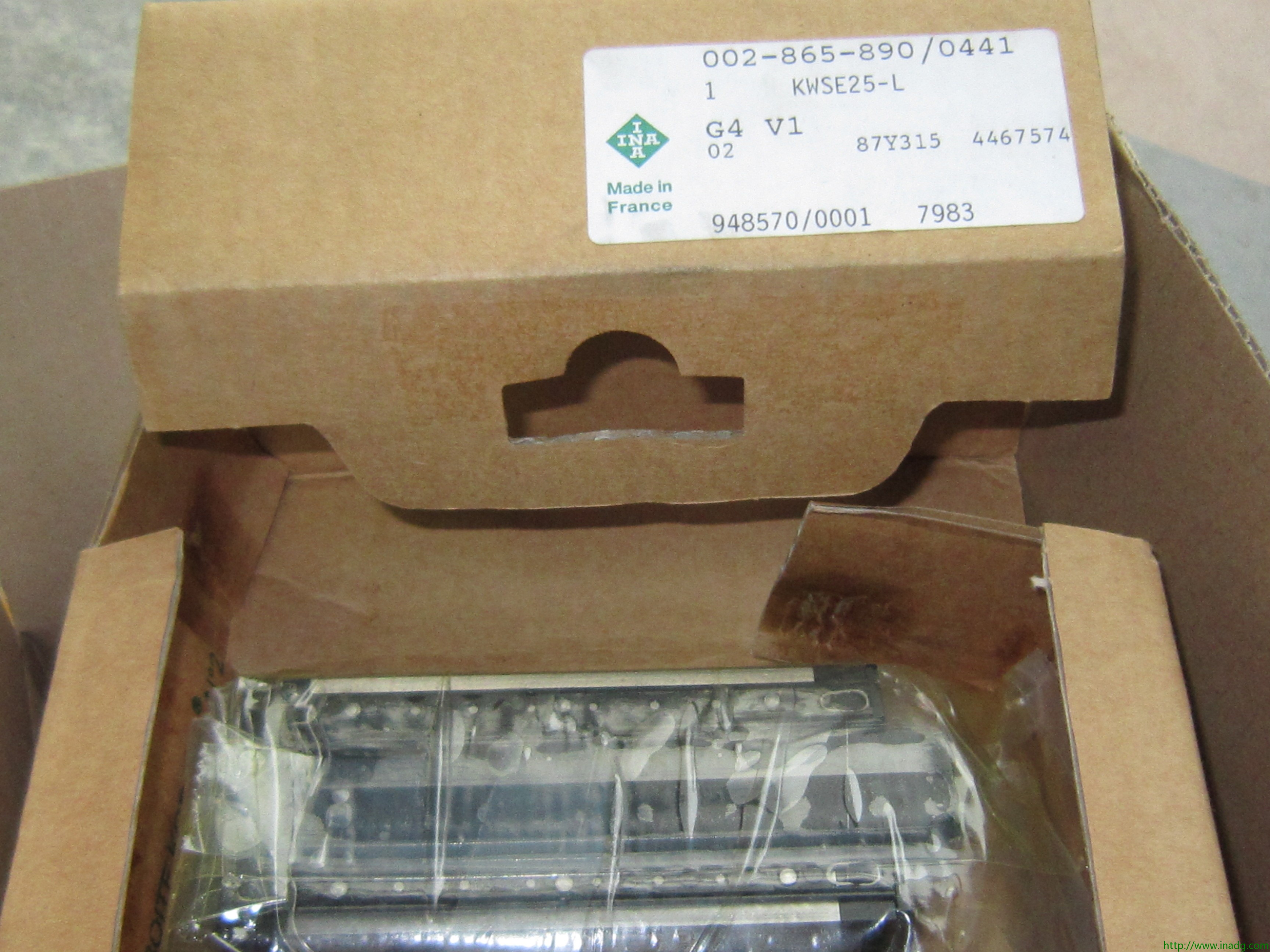

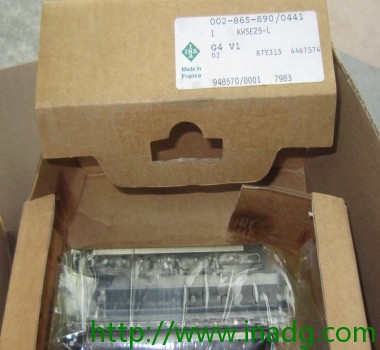

产品型号:KWSE25-L-G4-V1

产品类型:六排直线循环球轴承及导轨组件用的长滑块

应用行业:印刷机械、包装机械、食品机械、精密测试仪、电子、喷涂设备、数控机床、自动化机械等领域

产品参数：

滑块 KWSE25-L
六排直线循环球轴承及导轨组件用的长滑块

		组件
润滑接头位于滑块端盖端面 润滑连接在上面 载荷方向		H 36 mm B 70 mm L 104,3 mm 用于密封润滑孔 N2 的最小覆盖长度 1) 定位面 2) 标记 A1 23,5 mm A2 6,5 mm A3 6 mm aL max 53 mm a L 和 a R 取决于导轨的长度 l max aL min 20 mm a L 和 a R 取决于导轨的长度 l max aR max 53 mm a L 和 a R 取决于导轨的长度 l max aR min 20 mm a L 和 a R 取决于导轨的长度 l max b 23 mm 公差: -0,005 / -0,03 G2 M8 根据 DIN ISO 4762-12.9的螺钉 最大锁紧力矩 [MA]（Nm）： M6 = 10 M8 = 24 M10 = 41 M12 = 83 M14 = 140 M16 = 220 M20 = 470 H1 5,2 mm H4 9,8 mm H5 5 mm h 21,7 mm h1 11,7 mm JB 57 mm JL 45 mm JL5 23,95 mm 周围结构上润滑孔的位置。 JLZ 40 mm jL 60 mm K1 M6 根据 DIN ISO 4762-12.9的螺钉 最大锁紧力矩 [MA]（Nm）： M5 = 10 M6 = 17 M8 = 41 M10 = 83 M12 = 140 M14 = 220 M16 = 340 K3 M6 根据 DIN ISO 4762-12.9的螺钉 最大锁紧力矩 [MA]（Nm）： M5 = 10 M6 = 17 M8 = 41 M10 = 83 M12 = 140 M14 = 220 M16 = 340 K6 M6 根据 DIN ISO 7984-8.8的螺钉 最大锁紧力矩 [MA]（Nm）： M5 = 5,8 M6 = 10 M8 = 24 M10 = 48 M12 = 83 M14 = 130 L1 82,9 mm lmax 1980 mm 单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。 根据合同约定，单根导轨最大长度可达到6米。 N2 3 mm 周边结构润滑孔的最大直径。 O 3x1,5 mm DIN 3771 T5 10 mm T6 9,5 mm 对于从上面安装： 最大的中间螺纹孔的螺纹深度 T6 + 3 mm mW 0,82 kg 滑块的质量 mS 3,1 kg/m 导轨的质量 CI 35300 N 载荷方向 I:压缩载荷 C0 I 93700 N 载荷方向 I:压缩载荷 CII 28900 N 载荷方向 II:拉伸载荷 C0 II 59800 N 载荷方向 II:拉伸载荷 CIII 24700 N 载荷方向 III:横向载荷 C0 III 64000 N 载荷方向 III:横向载荷 M0x 736 Nm 绕 X 轴的额定静扭矩 M0y 903 Nm 绕 Y 轴的额定静扭矩 M0z 823 Nm 绕 Z 轴的额定静扭矩

产品特性:

这种直线导轨有六列滚珠，是INA 滚珠滚动体的直线导轨中承载能力最高和刚性最高的。滚动体与滚道的接触为两点接触。外面的四列滚珠承载压力，里面的两列滚珠承载拉力。
该系统已预载以提高刚性。由于采用了模块化设计，导轨可与同尺寸所有类型的滑块相配。

东莞市达纳轴承贸易有限公司创立于2006年，前身为东莞市拓达轴承机电有限公司，公司是一家专业从事德国原装INA滚动轴承、INA滑动轴承、INA导轨、INA滑块、INA直线滑块导轨系统、INA高精密产品、INA发动机零部件等高品质传动配件的销售与售后服务的现代化企业。更多KWSE25-L-G4-V1滑块详情，欢迎来电咨询！
