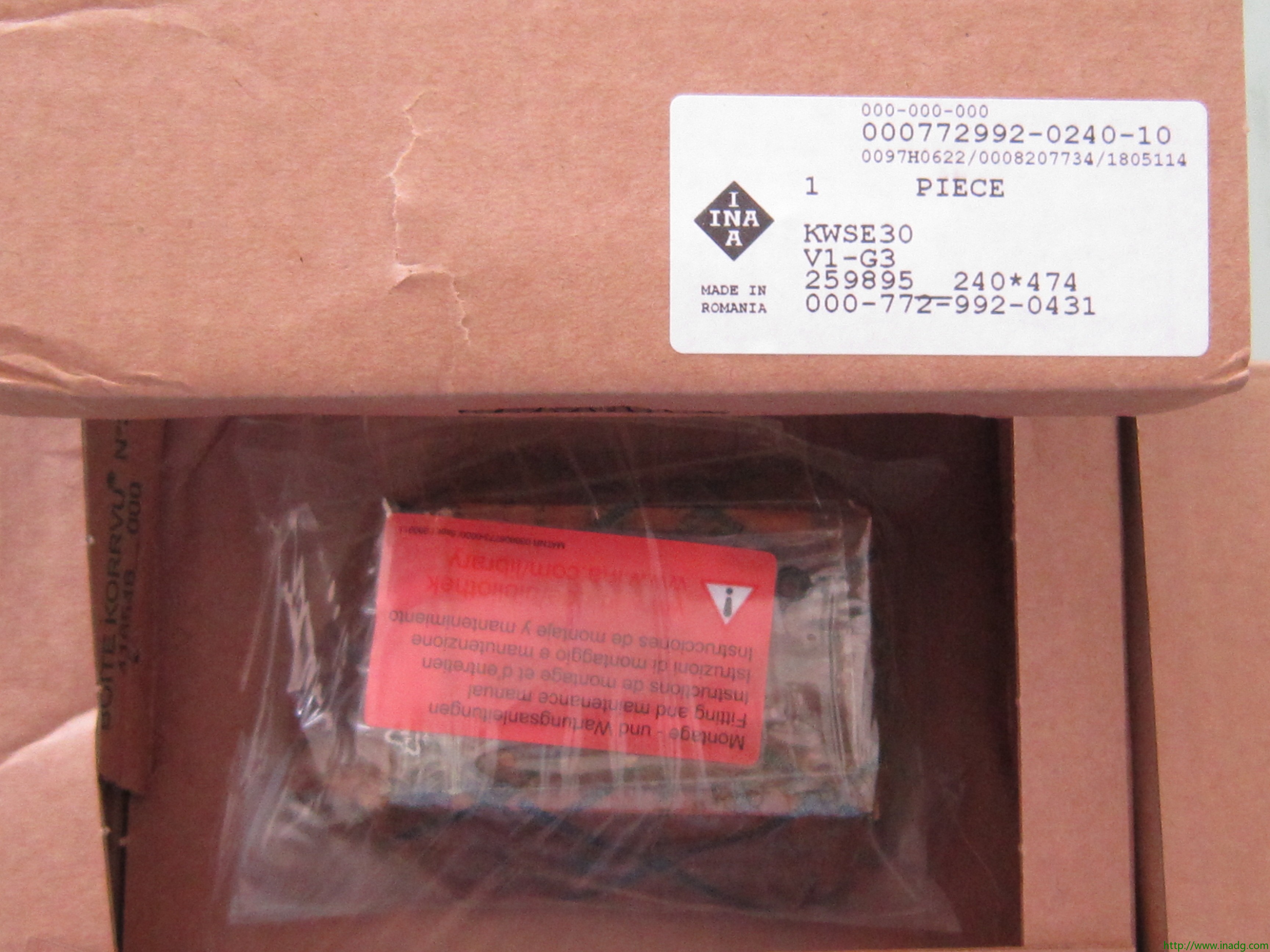

产品型号:KWSE30-G3-V1

产品类型:六排直线循环球轴承及导轨组件用的滑块

应用行业:印刷机械、包装机械、食品机械、精密测试仪、电子、喷涂设备、数控机床、自动化机械等领域

产品参数：

滑块 KWSE30
六排直线循环球轴承及导轨组件用的滑块

		组件
润滑接头位于滑块端盖端面 润滑连接在上面 载荷方向		H 42 mm B 90 mm L 91,4 mm 用于密封润滑孔 N2 的最小覆盖长度 1) 定位面 2) 标记 A1 31 mm A2 9 mm A3 6,5 mm aL max 71 mm a L 和 a R 取决于导轨的长度 l max aL min 20 mm a L 和 a R 取决于导轨的长度 l max aR max 71 mm a L 和 a R 取决于导轨的长度 l max aR min 20 mm a L 和 a R 取决于导轨的长度 l max b 28 mm 公差: -0,005 / -0,03 G2 M10 根据 DIN ISO 4762-12.9的螺钉 最大锁紧力矩 [MA]（Nm）： M6 = 10 M8 = 24 M10 = 41 M12 = 83 M14 = 140 M16 = 220 M20 = 470 H1 5,4 mm H4 13,2 mm H5 6 mm h 25 mm h1 13 mm JB 72 mm JL 52 mm JL5 12,5 mm 周围结构上润滑孔的位置。 JLZ 44 mm jL 80 mm K1 M8 根据 DIN ISO 4762-12.9的螺钉 最大锁紧力矩 [MA]（Nm）： M5 = 10 M6 = 17 M8 = 41 M10 = 83 M12 = 140 M14 = 220 M16 = 340 K3 M8 根据 DIN ISO 4762-12.9的螺钉 最大锁紧力矩 [MA]（Nm）： M5 = 10 M6 = 17 M8 = 41 M10 = 83 M12 = 140 M14 = 220 M16 = 340 K6 M8 根据 DIN ISO 7984-8.8的螺钉 最大锁紧力矩 [MA]（Nm）： M5 = 5,8 M6 = 10 M8 = 24 M10 = 48 M12 = 83 M14 = 130 L1 67 mm lmax 2000 mm 单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。 根据合同约定，单根导轨最大长度可达到6米。 N2 4,5 mm 周边结构润滑孔的最大直径。 O 4,5x1,5 mm DIN 3771 T5 12 mm T6 10 mm 对于从上面安装： 最大的中间螺纹孔的螺纹深度 T6 + 3 mm mW 1,2 kg 滑块的质量 mS 4,4 kg/m 导轨的质量 CI 40000 N 载荷方向 I:压缩载荷 C0 I 80000 N 载荷方向 I:压缩载荷 CII 33000 N 载荷方向 II:拉伸载荷 C0 II 60000 N 载荷方向 II:拉伸载荷 CIII 30500 N 载荷方向 III:横向载荷 C0 III 64000 N 载荷方向 III:横向载荷 M0x 896 Nm 绕 X 轴的额定静扭矩 M0y 762 Nm 绕 Y 轴的额定静扭矩 M0z 694 Nm 绕 Z 轴的额定静扭矩

产品特性:
为了增加润滑脂量，INA滑块在靠近滚道处有润滑油腔。导轨导轨使用淬硬钢磨削加工而成，滚道是经过超精磨削的。从上面定位导轨TKD从上面定位。导轨上的沉孔用来固定螺丝。拼接导轨如果需要的导轨长度lmax 比尺寸表内的最大值大，导轨分段供应。这些直线循环滚珠轴承及导轨组件具有两列滚珠和滚道是4 点接触。它们属于较低承载能力的直线循环滚珠轴承及导轨组件。
因为这些导引系统相对于INA其他直线循环滚珠导引系统具有较低的承载能力和刚性，因此用于承载和刚性要求较低的场合。
两列直线循环滚珠轴承在较低和中度承载要求的场合应用是非常经济的。

东莞市达纳轴承贸易有限公司持之以恒地追求技术革新，凝聚了精密机械领域的优秀人士和高级工程师，特别是与世界著名德玛吉数控加工中心，国内顶级机床生产商“沈阳机床厂”，三星电机以及香港，台湾知名电主轴生产商，售后维修商等紧密合作，不断参与到客户的各种技术应用中，协助客户解决机械运转中的各种难题。目前公司在新加坡、德国、香港、台湾等地备有大量库存，能够为客户提供最及时，最具性价比的轴承解决方案。

德国原装进口轴承，我们更专业【FAG、INA原装进口轴承型号齐全，价格优惠，保证原装正品，假一赔十，东莞达纳轴承INA代理是您最佳的选择！】
