KWVE系列

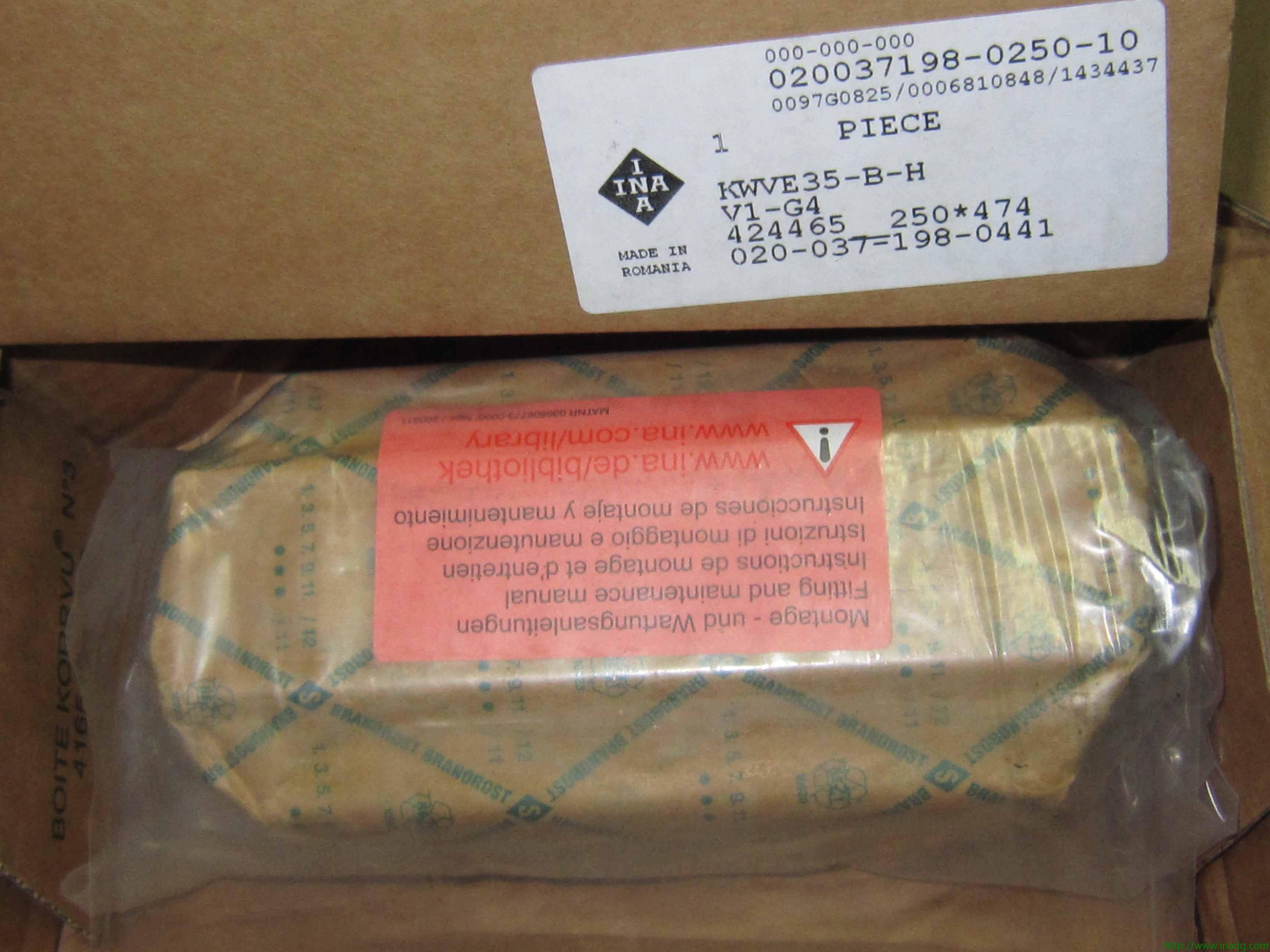

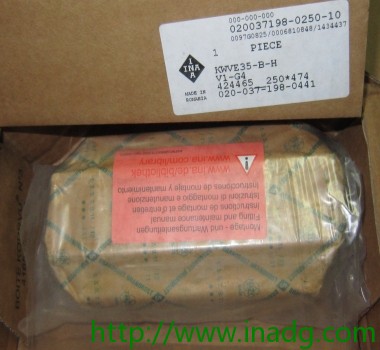

KWVE35-B-H-G4-V1滑块
详细描述
产品型号: KWVE35-B-H-G4-V1
产品类型: 高窄滑块，四排；可提供耐腐蚀设计
应用行业:精密测试仪、电子、喷涂设备、印刷机械、包装机械、食品机械、数控机床、自动化机械等领域
产品参数：
滑块
|
|
| 高窄滑块，四排；可提供耐腐蚀设计 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
组件
产品特性:
直线循环滚柱导向系统特点：
可以承受从各个方向来的负载，不包含运动方向的负载，和各个轴向的扭矩。
已预载，预载依滑块而定。
由于注塑模技术的提高而具有以下特点，接头与转换更少，滚动体由薄板精密导引所以运转流畅，为INA滑块安装方便而设计的一个可以保持滚动体的装置。
该系统已预载以提高刚性。由于采用了模块化设计，导轨可与同尺寸所有类型的滑块相配。
东莞市达纳轴承贸易有限公司创立于2006年，公司是一家专业从事德国原装INA滚动轴承、INA滑动轴承、INA导轨、INA滑块、INA直线滑块导轨系统、INA高精密产品、INA发动机零部件等高品质传动配件的销售与售后服务的现代化企业。
INA滑块 KWVE四列直线循环滚珠轴承及导轨组件可分以下类型
一.满滚珠
KWVE.B 是满滚珠的设计，因此具有较高的承载能力。因此它适用于高的承载能力和刚度并且动态特性要求高的场合。
二．带球兜型保持架
直线循环滚珠轴承及导轨组件KWVE..-B-KT 具有球兜型保持架，这些球兜保证滚动体彼此分开，因此避免了碰撞噪音，实现了运行时低噪音。
三．带齿的导轨
齿位于导轨下面或者齿位于导轨侧齿了驱动导轨，可以使用KUVE..-B-ZHP 导轨下面带有右旋的斜齿，或者齿条ZHST..-SVS + 导轨TKVD 的组合，斜齿位于侧面。相对于没有齿的导轨，这些设计更加的实用，允许简单的周边结构，为直线轴承的布置提供了更多的方便。
四．集成电磁测量系统
KWVE直线循环滚珠轴承及导轨组件和电磁测量系统的组合为需要精确测量移动距离的应用，提供了紧凑的和高性价比的解决方案。通过绝对数字式或者增量式测量方法进行测量。
标准型、加长型、低型、低且加长型或短型滑块(含导轨型号整套叫法)
KUVE..-B、KUVE..-B-L、KUVE..-B-N、KUVE..-B-NL、KUVE..-B-EC
加高型、窄型或短型滑块
KUVE..-B-H、KUVE..-B-HL、KUVE..-B-S、KUVE..-B-SL、
KUVE..-B-SN、KUVE..-B-SNL、KUVE..-B-ESC
加宽型导轨
KUVE..-W、KUVE..-WL
带球兜型保持架
KUVE..-B-KT、KUVE..-B-KT-L
加高型或窄型滑块
KUVE..-B-KT-H KUVE..-B-KT-HL、 KUVE..-B-KT-S KUVE..-B-KT-SL
KWVE特性
四列直线循环滚珠轴承及导轨组件是直线导引系统中产品范围最广泛的一类。具有较高的承载能力和刚度，用于要求高的载荷，好的动态性能，运行位置精确和运行摩擦低的场合，导引系统是有预载荷的，行程长并且不受限制。
根据运行条件，加速度最大可以达到150 m/s2，速度最大可以达到360 m/min。当计划使用附件并且速度_180 m/min，请联系我们 +86-0769-89023978
系统有满滚珠和带球兜型保持架两种设计。一个直线导引系统至少包括：一个滑块、一根导轨和塑料填塞片。KWVE四列直线循环滚珠轴承及导轨组件在标准情况下，是预先加注润滑脂的。四列直线循环滚珠轴承及导轨组件具有 X-life 的质量，经过了技术改进，更加结实耐用，并且有更长的寿命。
满滚珠系列KUVE..-B 是满滚珠的，由于具有最大可能数量的滚动体，满滚珠的直线导引系统具有
很高的承载能力和刚度。
KUVE..-B-KT 相对于满滚珠设计，为了减小循环运行时的噪音，滚动体使用塑料保持架引导– 叫作球兜。这样，带有球兜保持架的系统运行噪音就比满滚珠的系统小很多。每一个球兜型保持架容纳四个滚珠，由于球兜保持架没有采用链连接，因而消除了弯曲应力和张应力，特别是在回转区表现更为明显。
