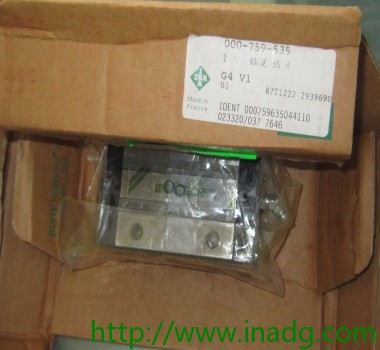

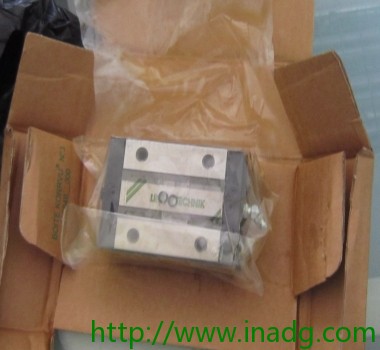

产品型号:KWE35-H-G4-V1

产品类型:两排直线循环球轴承及导轨组件用的标准滑块

应用行业:精密测试仪、电子、喷涂设备、印刷机械、包装机械、食品机械、数控机床、自动化机械等领域

产品参数：

滑块 KWE35-H
两排直线循环球轴承及导轨组件用的高窄滑块

		组件
载荷方向		H 55 mm B 70 mm L 106,1 mm 1) 定位面 2) 标记 A1 18 mm A2 10 mm A3 23 mm AL1 14 mm aL max 71 mm a L 和 a R 取决于导轨的长度 l max aL min 20 mm a L 和 a R 取决于导轨的长度 l max aR max 71 mm a L 和 a R 取决于导轨的长度 l max aR min 20 mm a L 和 a R 取决于导轨的长度 l max b 34 mm 公差: -0,004 / -0,05 G2 M8 根据 DIN ISO 4762-12.9的螺钉 最大锁紧力矩（Nm）： M4 = 5 M5 = 10 M6 = 17 M8 = 41 如果有调节螺钉，应有螺钉防松措施。 H1 8 mm H5 6,5 mm h 23 mm h1 12 mm JB 50 mm JL 50 mm jL 80 mm K1 M8 根据 DIN ISO 4762-12.9的螺钉 最大锁紧力矩（Nm）： M3 = 2,5 M4 = 5 M5 = 10 M6 = 17 M8 = 41 M10 = 83 M12 = 140 M14 = 220 M16 = 340 如有可能，应有螺钉防松措施。 K5 NIP-KE-M6 润滑接头 L1 75,4 mm lmax 2960 mm 单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。 根据合同约定，单根导轨最大长度可达到6米。 T5 12 mm 最大螺丝深度 mW 1,46 kg 滑块的质量 mS 5,6 kg/m 导轨的质量 C 28000 N 基本额定动载荷 C0 37000 N 基本额定静载荷 M0x 658 Nm 绕 X 轴的额定静扭矩 M0y 450 Nm 绕 Y 轴的额定静扭矩 M0z 450 Nm 绕 Z 轴的额定静扭矩

产品特性:

标准配件：
塑料假导轨：当滑块从导轨上取下时，假导轨用来保护滚动体。
滑块直接从导轨推到假导轨上，直到再次安装时，再从假导轨直接推到导轨上。

KWE35-H-G4-V1滑块的鞍板由淬硬钢磨削加工而成，滚道精磨。滚珠在带有塑料回转元件的闭式通道内循环运动。为了增加润滑脂量，KWE35-H-G4-V1滑块上有润滑油腔，见润滑。
导轨：导轨使用淬硬钢磨削加工而成，滚道是经过超精磨削的。
从上面或下面固定：导轨TKSD (-ADB, -ADB+K) 从上面固定，导轨TKSD..-U 从下面固定。固定孔形式为带有沉头的通孔或带螺纹的盲孔。

工作温度K：USE 系统适用的工作温度从–10 °C 到+100 °C。
