KWVE系列

KWVE20-B-H INA滑块

KWVE20-B-H INA滑块
  • KWVE20-B-H INA滑块
  • KWVE20-B-H

    详细描述

    产品型号:KWVE20-B-H

    产品类型:高窄滑块，四排；可提供耐腐蚀设计

    应用行业:印刷机械、包装机械、食品机械、精密测试仪、电子、喷涂设备、数控机床、自动化机械等领域

    产品参数：

    滑块 KWVE20-B-H

    		INA轴承代理商INA轴承代理商
    高窄滑块，四排；可提供耐腐蚀设计

    INA轴承代理商组件 INA轴承代理商

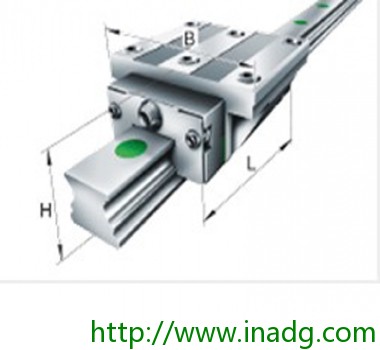

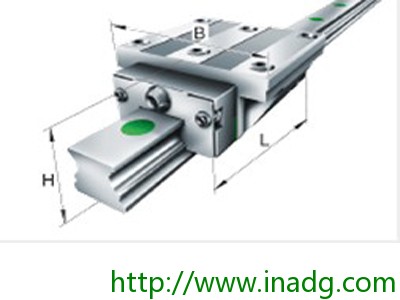

    滑块 KWVE20-B-H, 高窄滑块，四排；可提供耐腐蚀设计
    INA轴承代理商
    压缩载荷拉伸载荷对所有轴的力矩全部密封脂润滑油润滑
    INA轴承代理商
    滑块 KWVE20-B-H, 高窄滑块，四排；可提供耐腐蚀设计
    INA轴承代理商
    滑块 KWVE20-B-H, 高窄滑块，四排；可提供耐腐蚀设计
    INA轴承代理商
    润滑接头位于滑块端盖侧面
    INA轴承代理商
    滑块 KWVE20-B-H, 高窄滑块，四排；可提供耐腐蚀设计
    INA轴承代理商
    润滑接头位于滑块端盖端面
    INA轴承代理商
    滑块 KWVE20-B-H, 高窄滑块，四排；可提供耐腐蚀设计
    INA轴承代理商
    润滑嘴 3)
    INA轴承代理商
    滑块 KWVE20-B-H, 高窄滑块，四排；可提供耐腐蚀设计
    INA轴承代理商
    润滑嘴 3)
    INA轴承代理商
    滑块 KWVE20-B-H, 高窄滑块，四排；可提供耐腐蚀设计
    INA轴承代理商
    载荷方向
    INA轴承代理商
    H 30 mm
    B 44 mm
    L 71,4 mm
    1)
    定位面
    2)
    标记
    3)
    根据 DIN 71 412-B M5 标准，带锥头的润滑嘴被松散提供
    A1 12 mm
    A2 6 mm
    A3 8 mm
    A4 4,6 mm
    aL max 53 mm
    a L 和 a R 取决于导轨的长度 l max
    aL min 20 mm
    a L 和 a R 取决于导轨的长度 l max
    aR max 53 mm
    a L 和 a R 取决于导轨的长度 l max
    aR min 20 mm
    a L 和 a R 取决于导轨的长度 l max
    b 20 mm
    公差: -0,005 / -0,03
    G2 M5
    根据 DIN ISO 4762-12.9的螺钉

    最大锁紧力矩（Nm）：
    M4 = 5
    M5 = 10
    M6 = 17
    M8 = 41
    M10 = 83
    M12 = 140
    M14 = 220

    如有可能，应有螺钉防松措施。
    H1 4,5 mm
    H5 5,25 mm
    h 17 mm
    h1 9,1 mm
    JB 32 mm
    JL 36 mm
    JL6 11,4 mm
    jL 60 mm
    K1 M5
    根据 DIN ISO 4762-12.9的螺钉

    最大锁紧力矩（Nm）：
    M3 = 2,5
    M4 = 5
    M5 = 10
    M6 = 17
    M8 = 41
    M10 = 83
    M12 = 140
    M14 = 220
    M16 = 340

    如有可能，应有螺钉防松措施。
    L1 50,4 mm
    LS 1,3 mm
    lmax 2960 mm
    单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。
    根据合同约定，单根导轨最大长度可达到6米。
    N3 4,5 mm
    最大允许的润滑连接螺纹深度：
    7 mm
    N4 4,5 mm
    最大允许的润滑连接螺纹深度：
    7 mm
    S 0,8 mm
    T5 7,5 mm
    W6 6 mm
    距平面侧的宽度
    mW 0,34 kg
    滑块的质量
    mS 2,2 kg/m
    导轨的质量
    根据 DIN 636,基本额定载荷的计算，
    基本额定动载荷基于实践经验。
    C 13100 N
    基本额定动载荷
    C0 27000 N
    基本额定静载荷
    M0x 332 Nm
    绕 X 轴的额定静扭矩
    M0y 240 Nm
    绕 Y 轴的额定静扭矩
    M0z 240 Nm
    绕 Z 轴的额定静扭矩

    产品特性:

    KWVE20-B-H INA滑块大幅度降低驱动率：由于直线导轨运动时摩擦力非常小，只需较小的动力，便能使机台运动，明显大幅度机台电力损耗量，且因摩擦产生的热量很少，是适用于高速，频繁启动和换向的运动部件。
    润滑结构简单：直线导轨在滑块上装有注油杯，可直接以注油注入油脂，亦可连接供油管以自动供油机润滑，使其的磨耗降至更少，使机台能长时间保持精主工作。

    东莞市达纳轴承贸易有限公司致于“让世界转动得顺畅无忧”，秉承“品质至上、信誉第一”的企业宗旨，以诚恳、务实的态度竭诚为新老用户提供最优质的产品、最适合的技术方案和满意的服务。凭借快捷的物流体系，专业的技术服务，可靠的产品品质，我们期待与您携手合作，为您排忧解难。信心源于对高品质的追求，我们一直在为“让世界转动得顺畅无忧”而奋斗。

    INA滑块KWVE四列直线循环滚珠轴承及导轨组件可分以下类型

    一.满滚珠

    KWVE.B是满滚珠的设计，因此具有较高的承载能力。因此它适用于高的承载能力和刚度并且动态特性要求高的场合。

    二．带球兜型保持架

    直线循环滚珠轴承及导轨组件KWVE..-B-KT具有球兜型保持架，这些球兜保证滚动体彼此分开，因此避免了碰撞噪音，实现了运行时低噪音。

    三．带齿的导轨

    齿位于导轨下面或者齿位于导轨侧齿了驱动导轨，可以使用KUVE..-B-ZHP导轨下面带有右旋的斜齿，或者齿条ZHST..-SVS+导轨TKVD的组合，斜齿位于侧面。相对于没有齿的导轨，这些设计更加的实用，允许简单的周边结构，为直线轴承的布置提供了更多的方便。

    四．集成电磁测量系统

    KWVE直线循环滚珠轴承及导轨组件和电磁测量系统的组合为需要精确测量移动距离的应用，提供了紧凑的和高性价比的解决方案。通过绝对数字式或者增量式测量方法进行测量。

    KWVE产品概览

    标准型、加长型、低型、低且加长型或短型滑块(含导轨型号整套叫法)

    KUVE..-B、KUVE..-B-L、KUVE..-B-N、KUVE..-B-NL、KUVE..-B-EC
    INA轴承代理商INA轴承代理商









    加高型、窄型或短型滑块

    KUVE..-B-H、KUVE..-B-HL、KUVE..-B-S、KUVE..-B-SL、

    KUVE..-B-SN、KUVE..-B-SNL、KUVE..-B-ESC
    INA轴承代理商

    加宽型导轨

    KUVE..-W、KUVE..-WL
    INA轴承代理商

    带球兜型保持架

    KUVE..-B-KT、KUVE..-B-KT-L

    加高型或窄型滑块

    KUVE..-B-KT-HKUVE..-B-KT-HL、KUVE..-B-KT-SKUVE..-B-KT-SL

    KWVE特性

    四列直线循环滚珠轴承及导轨组件是直线导引系统中产品范围最广泛的一类。具有较高的承载能力和刚度，用于要求高的载荷，好的动态性能，运行位置精确和运行摩擦低的场合，导引系统是有预载荷的，行程长并且不受限制。

    根据运行条件，加速度最大可以达到150 m/s2，速度最大可以达到360 m/min。当计划使用附件并且速度_180 m/min，请联系我们+86-0769-89023978

    系统有满滚珠和带球兜型保持架两种设计。一个直线导引系统至少包括：一个滑块、一根导轨和塑料填塞片。KWVE四列直线循环滚珠轴承及导轨组件在标准情况下，是预先加注润滑脂的。四列直线循环滚珠轴承及导轨组件具有X-life的质量，经过了技术改进，更加结实耐用，并且有更长的寿命。

    满滚珠系列KUVE..-B是满滚珠的，由于具有最大可能数量的滚动体，满滚珠的直线导引系统具有

    很高的承载能力和刚度。

    KUVE..-B-KT相对于满滚珠设计，为了减小循环运行时的噪音，滚动体使用塑料保持架引导– 叫作球兜。这样，带有球兜保持架的系统运行噪音就比满滚珠的系统小很多。每一个球兜型保持架容纳四个滚珠，由于球兜保持架没有采用链连接，因而消除了弯曲应力和张应力，特别是在回转区表现更为明显。
