KWVE系列

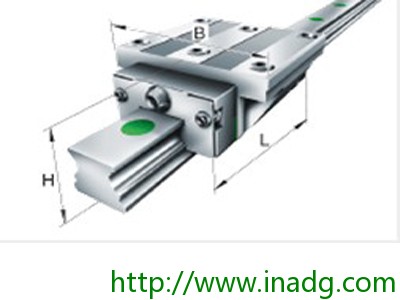

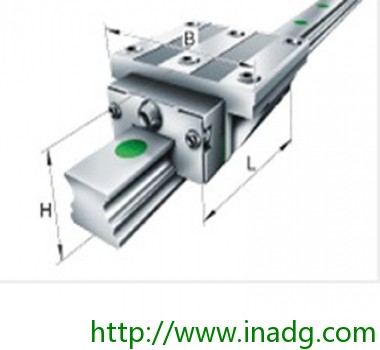

KWVE25-B-H-HS INA滑块

KWVE25-B-H-HS INA滑块
  • KWVE25-B-H-HS INA滑块
  • KWVE25-B-H-HS

    详细描述

    产品型号:KWVE25-B-H-HS

    产品类型:高窄系列INA滑块，高速设计，四排，满装球

    产品特性:

    响应时间短锁紧滑块的间隙自动调整功能保证了锁紧滑块短的并且一致的响应时间( 例如尺寸为35 的30 ms)。
    为了保证短的响应时间，舍弗勒集团 和流体动力设备的制造商共同研究了一种带有特殊阀的液压装置。该装置能够直接从生产商处购买。
    密封标准的密封条和滑块两端的弹性密封有效的保证滑块的密封，这些密封单元能在苛刻的环境条件下保护滚动体免受污染。

    应用行业:精密测试仪、电子、印刷机械、包装机械、食品机械、喷涂设备、数控机床、自动化机械等领域

    产品参数：

    滑块 KWVE25-B-H-HS

    		INA轴承代理商INA轴承代理商
    高窄系列滑块，高速设计，四排，满装球

    INA轴承代理商组件 INA轴承代理商
    滑块 KWVE25-B-H-HS, 高窄系列滑块，高速设计，四排，满装球
    INA轴承代理商
    压缩载荷拉伸载荷对所有轴的力矩全部密封脂润滑油润滑
    INA轴承代理商
    滑块 KWVE25-B-H-HS, 高窄系列滑块，高速设计，四排，满装球
    INA轴承代理商
    滑块 KWVE25-B-H-HS, 高窄系列滑块，高速设计，四排，满装球
    INA轴承代理商
    载荷方向
    INA轴承代理商
    滑块 KWVE25-B-H-HS, 高窄系列滑块，高速设计，四排，满装球
    INA轴承代理商
    H 40 mm
    B 48 mm
    L 89,3 mm
    1)
    定位面
    2)
    标记
    4)
    根据 DIN 71 412-B M6 标准，带锥头的润滑嘴被松散提供
    A1 12,5 mm
    A2 6,5 mm
    A3 15 mm
    aL max 53 mm
    a L 和 a R 取决于导轨的长度 l max
    aL min 20 mm
    a L 和 a R 取决于导轨的长度 l max
    aR max 53 mm
    a L 和 a R 取决于导轨的长度 l max
    aR min 20 mm
    a L 和 a R 取决于导轨的长度 l max
    b 23 mm
    公差: -0,005 / -0,03
    G2 M6
    根据 DIN ISO 4762-12.9的螺钉

    最大锁紧力矩（Nm）：
    M6 = 17
    M8 = 24

    如有可能，应有螺钉防松措施。
    H1 5,1 mm
    H5 5 mm
    h 18,7 mm
    h1 8,7 mm
    JB 35 mm
    JL 35 mm
    jL 60 mm
    K1 M6
    根据 DIN ISO 4762-12.9的螺钉

    最大锁紧力矩（Nm）：
    M6 = 17
    M8 = 24

    如有可能，应有螺钉防松措施。
    L1 60,7 mm
    lmax 2960 mm
    单根导轨的最大长度。
    通过协商可提供许可的导轨长度。 单根导轨的最大长度为 6m。
    T5 10 mm
    mW 0,65 kg
    滑块的质量
    mS 2,7 kg/m
    导轨的质量
    根据 DIN 636,基本额定载荷的计算，
    基本额定动载荷基于实践经验。
    C 17900 N
    基本额定动载荷
    C0 37000 N
    基本额定静载荷
    M0x 510 Nm
    绕 X 轴的额定静扭矩
    M0y 395 Nm
    绕 Y 轴的额定静扭矩
    M0z 395 Nm
    绕 Z 轴的额定静扭矩

    东莞市达纳轴承贸易有限公司持之以恒地追求技术革新，凝聚了精密机械领域的优秀人士和高级工程师，特别是与世界著名德玛吉数控加工中心，国内顶级机床生产商“沈阳机床厂”，三星电机以及香港，台湾知名电主轴生产商，售后维修商等紧密合作，不断参与到客户的各种技术应用中，协助客户解决机械运转中的各种难题。目前公司在新加坡、德国、香港、台湾等地备有大量库存，能够为客户提供最及时，最具性价比的轴承解决方案。达纳轴承真诚期待与您合作！欢迎来电咨询！联系人：张先生 电 话：0769-89023978

    INA滑块KWVE四列直线循环滚珠轴承及导轨组件可分以下类型

    一.满滚珠

    KWVE.B是满滚珠的设计，因此具有较高的承载能力。因此它适用于高的承载能力和刚度并且动态特性要求高的场合。

    二．带球兜型保持架

    直线循环滚珠轴承及导轨组件KWVE..-B-KT具有球兜型保持架，这些球兜保证滚动体彼此分开，因此避免了碰撞噪音，实现了运行时低噪音。

    三．带齿的导轨

    齿位于导轨下面或者齿位于导轨侧齿了驱动导轨，可以使用KUVE..-B-ZHP导轨下面带有右旋的斜齿，或者齿条ZHST..-SVS+导轨TKVD的组合，斜齿位于侧面。相对于没有齿的导轨，这些设计更加的实用，允许简单的周边结构，为直线轴承的布置提供了更多的方便。

    四．集成电磁测量系统

    KWVE直线循环滚珠轴承及导轨组件和电磁测量系统的组合为需要精确测量移动距离的应用，提供了紧凑的和高性价比的解决方案。通过绝对数字式或者增量式测量方法进行测量。

    KWVE产品概览

    标准型、加长型、低型、低且加长型或短型滑块(含导轨型号整套叫法)

    KUVE..-B、KUVE..-B-L、KUVE..-B-N、KUVE..-B-NL、KUVE..-B-EC
    INA轴承代理商INA轴承代理商









    加高型、窄型或短型滑块

    KUVE..-B-H、KUVE..-B-HL、KUVE..-B-S、KUVE..-B-SL、

    KUVE..-B-SN、KUVE..-B-SNL、KUVE..-B-ESC
    INA轴承代理商

    加宽型导轨

    KUVE..-W、KUVE..-WL
    INA轴承代理商

    带球兜型保持架

    KUVE..-B-KT、KUVE..-B-KT-L

    加高型或窄型滑块

    KUVE..-B-KT-HKUVE..-B-KT-HL、KUVE..-B-KT-SKUVE..-B-KT-SL

    KWVE特性

    四列直线循环滚珠轴承及导轨组件是直线导引系统中产品范围最广泛的一类。具有较高的承载能力和刚度，用于要求高的载荷，好的动态性能，运行位置精确和运行摩擦低的场合，导引系统是有预载荷的，行程长并且不受限制。

    根据运行条件，加速度最大可以达到150 m/s2，速度最大可以达到360 m/min。当计划使用附件并且速度_180 m/min，请联系我们+86-0769-89023978

    系统有满滚珠和带球兜型保持架两种设计。一个直线导引系统至少包括：一个滑块、一根导轨和塑料填塞片。KWVE四列直线循环滚珠轴承及导轨组件在标准情况下，是预先加注润滑脂的。四列直线循环滚珠轴承及导轨组件具有X-life的质量，经过了技术改进，更加结实耐用，并且有更长的寿命。

    满滚珠系列KUVE..-B是满滚珠的，由于具有最大可能数量的滚动体，满滚珠的直线导引系统具有

    很高的承载能力和刚度。

    KUVE..-B-KT相对于满滚珠设计，为了减小循环运行时的噪音，滚动体使用塑料保持架引导– 叫作球兜。这样，带有球兜保持架的系统运行噪音就比满滚珠的系统小很多。每一个球兜型保持架容纳四个滚珠，由于球兜保持架没有采用链连接，因而消除了弯曲应力和张应力，特别是在回转区表现更为明显。
