产品概览:ZKLF.-2RS、ZKLF.-2Z ZKLF.-2RS-PE ZKLF.-2RS-2AP

产品类型:推力角接触球轴承

应用行业:冶金电力、工程机械、钢铁、航空航天、纺织印刷、数控设备和精密机械工业等领域

产品参数：

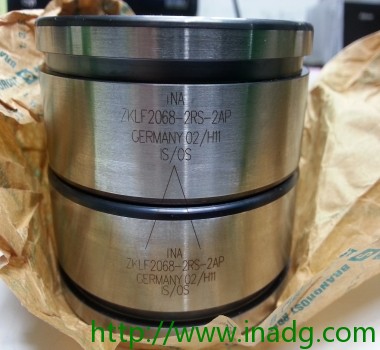

推力角接触球轴承 ZKLF2068-2RS-2AP
配对，双向，螺钉安装，两侧唇密封

		组件
相邻结构设计 相邻结构设计		d 20 mm 公差: -0,005 D 68 mm 公差: -0,010 B 56 mm 公差: -0,50 1) 抽拉槽 b 3 mm Da max 43 mm d1 34,5 mm d2 6,8 mm da min 25 mm I 47 mm J 53 mm r1 min 0,6 mm rmin 0,3 mm t 8 X 45° 节圆 t 数量 X t m 1,22 kg 质量 Ca 42000 N 基本额定动载荷，轴向 C0a 94000 N 基本额定静载荷，轴向 nG Fett 3000 1/min 脂润滑时的极限转速 MRL 0,45 Nm 轴承摩擦力矩 caL 1150 N/µm 轴向刚度 ckL 320 Nm/mrad 倾斜刚度 Mm 0,564 kg x cm^2 旋转内圈的质量惯性矩 2 µm 轴向跳动 丝杠支撑轴承配置的轴向跳动基于内圈旋转。 7 x M6X70 数量 x 固定螺钉的尺寸，根据 DIN 912-10.9 标准 固定螺丝的拧紧力矩必须遵从制造厂商的数据。 螺丝不在供货范围。 ZMA20/38, AM20 推荐 INA 锁紧螺母的代号 锁紧螺母不在供货范围。 MA 18 Nm 扭紧力矩 只适用于INA精密锁紧螺母 9079 N 轴向预载

产品特性:

相邻结构设计相邻结构（轴和轴承座）的设计必须按照尺寸表中的数据。相邻轴肩和轴承座肩的直径da和Da必须与尺寸表中数据一致。

Da和da是推荐的最小相邻直径。如果没有采用这些数值，必须遵守尺寸表中的挡边直d1。

配对轴承对于ZKLN和ZKLF系列配对轴承，轴承座孔的深度必须保证最外面轴承至少有1/4的宽度能够在径向上得到支撑。

速度尺寸表中的极限转速nG是根据以下条件得到：轴承预载，无外部工作载荷运转时25%

最高平衡工作温度+50°C。

在良好的运行环境下，间隙密封的轴承（后缀2Z）可以替代

接触式密封轴承。这些轴承的极限转速大约是接触式密封推力角接触球轴承的2倍。

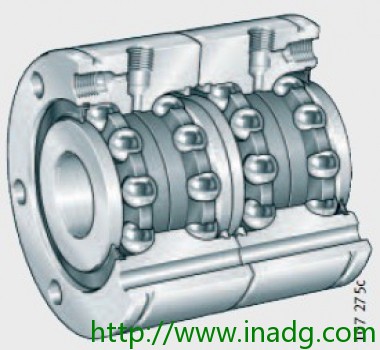

配对轴承

ZKLF..-2RS-2AP ZKLF..-2Z-2AP

双列，非螺栓安装推力角接触球轴承ZKLN安装在轴承座孔内。轴承外圈通过轴承端盖进行轴向固定。

密封后缀为2RS的轴承是唇式密封且密封效果非常好。带后缀2Z的轴承采用间隙密封，适于要求较高转速的场合。润滑轴承采用符合GA28的锂皂基润滑脂润滑，并可通过外圈上润滑连接头供脂。对于大多数应用，初填脂可满足轴承的整个寿命周期使用。 如果轴承正确布置，唇密封是朝外的。安装时两个轴承上的孔必须对齐，而不是标记必须对齐。

密封后缀为2RS的轴承是唇式密封且密封效果非常好。带后缀2Z的轴承采用间隙密封，适于要求较高转速的场合。润滑轴承采用符合GA28的锂皂基润滑脂润滑，并可通过外圈上润滑连接头供脂。对于大多数应用，初填脂可满足轴承的整个寿命周期使用.
