KWSE系列

德国INA轴承INA导轨 INA滑块 KWSE35

德国INA轴承INA导轨 INA滑块 KWSE35
  • 德国INA轴承INA导轨 INA滑块 KWSE35
  • KWSE35

    详细描述

    产品型号:KWSE35

    产品类型:六排直线循环球轴承及导轨组件用的滑块

    应用行业:自动化机械、电子、印刷机械、精密测试仪、食品机械、喷涂设备、数控机床、包装机械等领域

    产品参数：

    滑块 KWSE35

    六排直线循环球轴承及导轨组件用的滑块

    INA轴承代理商组件 INA轴承代理商
    滑块 KWSE35, 六排直线循环球轴承及导轨组件用的滑块
    INA轴承代理商
    压缩载荷拉伸载荷对所有轴的力矩全部密封脂润滑油润滑
    INA轴承代理商
    滑块 KWSE35, 六排直线循环球轴承及导轨组件用的滑块
    INA轴承代理商
    滑块 KWSE35, 六排直线循环球轴承及导轨组件用的滑块
    INA轴承代理商
    润滑接头位于滑块端盖端面
    INA轴承代理商
    滑块 KWSE35, 六排直线循环球轴承及导轨组件用的滑块
    INA轴承代理商
    润滑连接在上面
    INA轴承代理商
    滑块 KWSE35, 六排直线循环球轴承及导轨组件用的滑块
    INA轴承代理商
    载荷方向
    INA轴承代理商

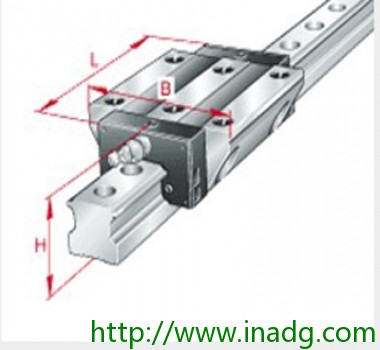

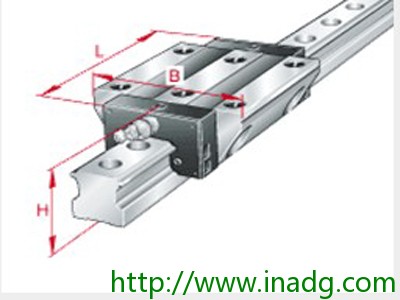

    H 48 mm
    B 100 mm
    L 107,1 mm
    用于密封润滑孔 N2 的最小覆盖长度
    1)
    定位面
    2)
    标记
    A1 33 mm
    A2 9 mm
    A3 7,2 mm
    aL max 71 mm
    a L 和 a R 取决于导轨的长度 l max
    aL min 20 mm
    a L 和 a R 取决于导轨的长度 l max
    aR max 71 mm
    a L 和 a R 取决于导轨的长度 l max
    aR min 20 mm
    a L 和 a R 取决于导轨的长度 l max
    b 34 mm
    公差: -0,005 / -0,03
    G2 M10
    根据 DIN ISO 4762-12.9的螺钉

    最大锁紧力矩 [MA]（Nm）：
    M6 = 10
    M8 = 24
    M10 = 41
    M12 = 83
    M14 = 140
    M16 = 220
    M20 = 470
    H1 6,6 mm
    H4 13,3 mm
    H5 6,5 mm
    h 29,7 mm
    h1 17,7 mm
    JB 82 mm
    JL 62 mm
    JL5 11,65 mm
    周围结构上润滑孔的位置。
    JLZ 52 mm
    jL 80 mm
    K1 M8
    根据 DIN ISO 4762-12.9的螺钉

    最大锁紧力矩 [MA]（Nm）：
    M5 = 10
    M6 = 17
    M8 = 41
    M10 = 83
    M12 = 140
    M14 = 220
    M16 = 340
    K3 M8
    %0
