产品型号:KWSE45

产品类型:六排直线循环球轴承及导轨组件用的滑块

应用行业:自动化机械、电子、印刷机械、精密测试仪、食品机械、喷涂设备、数控机床、包装机械等领域

产品参数：

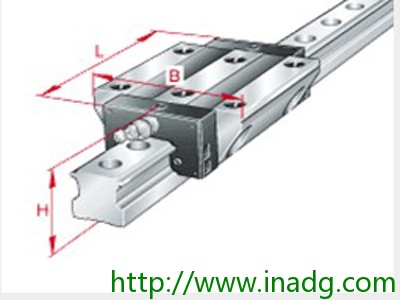

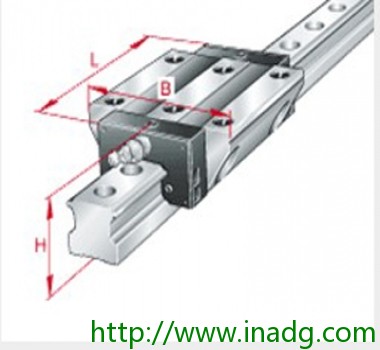

滑块 KWSE45
六排直线循环球轴承及导轨组件用的滑块

		组件
润滑接头位于滑块端盖端面 润滑连接在上面 载荷方向		H 60 mm B 120 mm L 136,7 mm 用于密封润滑孔 N2 的最小覆盖长度 1) 定位面 2) 标记 A1 37,5 mm A2 10 mm A3 8,5 mm aL max 94 mm a L 和 a R 取决于导轨的长度 l max aL min 20 mm a L 和 a R 取决于导轨的长度 l max aR max 94 mm a L 和 a R 取决于导轨的长度 l max aR min 20 mm a L 和 a R 取决于导轨的长度 l max b 45 mm 公差: -0,005 / -0,03 G2 M12 根据 DIN ISO 4762-12.9的螺钉 最大锁紧力矩 [MA]（Nm）： M6 = 10 M8 = 24 M10 = 41 M12 = 83 M14 = 140 M16 = 220 M20 = 470 H1 8,6 mm H4 17,7 mm H5 9 mm h 37,2 mm h1 19,2 mm JB 100 mm JL 80 mm JL5 15,65 mm 周围结构上润滑孔的位置。 JLZ 60 mm jL 105 mm K1 M12 根据 DIN ISO 4762-12.9的螺钉 最大锁紧力矩 [MA]（Nm）： M5 = 10 M6 = 17 M8 = 41 M10 = 83 M12 = 140 M14 = 220 M16 = 340 K3 M10 根据 DIN ISO 4762-12.9的螺钉 最大锁紧力矩 [MA]（Nm）： M5 = 10 M6 = 17 M8 = 41 M10 = 83 M12 = 140 M14 = 220 M16 = 340 K6 M10 根据 DIN ISO 7984-8.8的螺钉 最大锁紧力矩 [MA]（Nm）： M5 = 5,8 M6 = 10 M8 = 24 M10 = 48 M12 = 83 M14 = 130 L1 102,3 mm lmax 2940 mm 单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。 根据合同约定，单根导轨最大长度可达到6米。 N2 6 mm 周边结构润滑孔的最大直径。 O 7x1,5 mm DIN 3771 T5 15 mm T6 15 mm 对于从上面安装： 最大的中间螺纹孔的螺纹深度 T6 + 3 mm mW 3,15 kg 滑块的质量 mS 11,3 kg/m 导轨的质量 CI 80000 N 载荷方向 I:压缩载荷 C0 I 174000 N 载荷方向 I:压缩载荷 CII 65000 N 载荷方向 II:拉伸载荷 C0 II 117000 N 载荷方向 II:拉伸载荷 CIII 59000 N 载荷方向 III:横向载荷 C0 III 126000 N 载荷方向 III:横向载荷 M0x 2794 Nm 绕 X 轴的额定静扭矩 M0y 2237 Nm 绕 Y 轴的额定静扭矩 M0z 2037 Nm 绕 Z 轴的额定静扭矩

产品特性:

六列直线循环滚珠轴承及导轨组件：这种直线导轨有六列滚珠，是INA滚珠滚动体的直线导轨中承载能力最高和刚性最高的。滚动体与滚道的接触为两点接触。外面的四列滚珠承载压力，里面的两列滚珠承载拉力。该系统已预载以提高刚性。
由于采用了模块化设计，导轨可与同尺寸所有类型的INA滑块相配。

东莞市达纳轴承贸易有限公司致于“让世界转动得顺畅无忧”，秉承“品质至上、信誉第一”的企业宗旨，以诚恳、务实的态度竭诚为新老用户提供最优质的产品、最适合的技术方案和满意的服务。更多详情欢迎来电咨询！联 系 人： 张先生 联 系 电 话：0769-89023978

德国原装进口轴承，我们更专业【FAG、INA原装进口轴承型号齐全，价格优惠，保证原装正品，假一赔十，东莞达纳轴承INA代理是您最佳的选择！】
