产品型号:KWSE20-HL

产品类型:六排直线循环球轴承及导轨组件用的高窄长滑块

应用行业:自动化机械、电子、印刷机械、精密测试仪、食品机械、喷涂设备、数控机床、包装机械等领域

产品参数：

滑块 KWSE20-HL
六排直线循环球轴承及导轨组件用的高窄长滑块

		组件

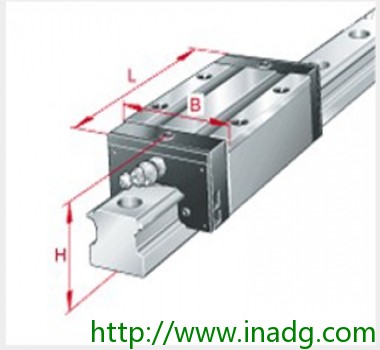

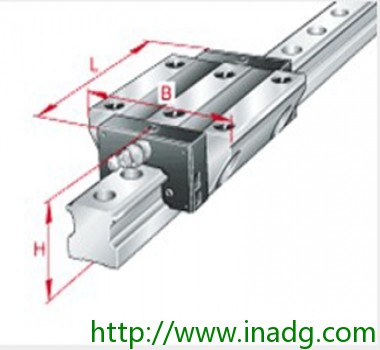

润滑接头位于滑块端盖端面 润滑连接在上面 载荷方向		H 30 mm B 44 mm L 91,6 mm 用于密封润滑孔 N2 的最小覆盖长度 1) 定位面 2) 标记 A1 12 mm A2 6 mm A3 5,8 mm aL max 53 mm a L 和 a R 取决于导轨的长度 l max aL min 20 mm a L 和 a R 取决于导轨的长度 l max aR max 53 mm a L 和 a R 取决于导轨的长度 l max aR min 20 mm a L 和 a R 取决于导轨的长度 l max b 20 mm 公差: -0,005 / -0,03 G2 M5 根据 DIN ISO 4762-12.9的螺钉 最大锁紧力矩 [MA]（Nm）： M5 = 10 M6 = 17 M8 = 41 M10 = 83 M12 = 140 H1 4,6 mm H5 5 mm h 18 mm h1 10 mm JB 32 mm JL 50 mm JL5 14,85 mm 周围结构上润滑孔的位置。 jL 60 mm K1 M5 根据 DIN ISO 4762-12.9的螺钉 最大锁紧力矩 [MA]（Nm）： M5 = 10 M6 = 17 M8 = 41 M10 = 83 M12 = 140 M14 = 220 M16 = 340 L1 72,2 mm lmax 1980 mm 单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。 根据合同约定，单根导轨最大长度可达到6米。 N2 3 mm 周边结构润滑孔的最大直径。 O 3x1,5 mm DIN 3771 T5 6,25 mm mW 0,44 kg 滑块的质量 mS 2,3 kg/m 导轨的质量 CI 28000 N 载荷方向 I:压缩载荷 C0 I 72000 N 载荷方向 I:压缩载荷 CII 22200 N 载荷方向 II:拉伸载荷 C0 II 46500 N 载荷方向 II:拉伸载荷 CIII 18900 N 载荷方向 III:横向载荷 C0 III 50000 N 载荷方向 III:横向载荷 M0x 494 Nm 绕 X 轴的额定静扭矩 M0y 619 Nm 绕 Y 轴的额定静扭矩 M0z 564 Nm 绕 Z 轴的额定静扭矩
