产品型号: KWEM07

产品类型:两排微型直线循环球轴承及导轨组件用的标准滑块

应用行业:自动化机械、电子、印刷机械、精密测试仪、食品机械、喷涂设备、数控机床、包装机械等领域

产品参数：

		组件

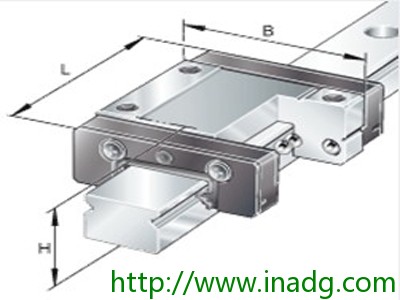

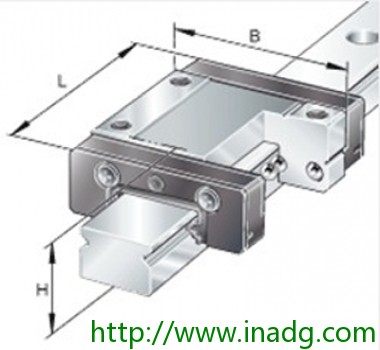

载荷方向		H 8  mm  B 17  mm  L 23,5  mm    1)     定位面 A1 5  mm  A2 2,5  mm  A3 1,5  mm  aL max 12  mm  aL min 4,5  mm  aR max 12  mm  aR min 4,5  mm  G2 M2   根据 DIN ISO 4762-12.9的螺钉 如果有调节螺钉，应有螺钉防松措施。 最大锁紧力矩（Nm）： M2 = 0,6 M3 = 2,2 M4 = 5 H1 1,5  mm  h1 2,7  mm  JB 12  mm  JL 8  mm  jL 15  mm  K1 M2   根据 DIN ISO 4762-12.9的螺钉 如果有调节螺钉，应有螺钉防松措施。 最大锁紧力矩（Nm）： M2 = 0,6 M3 = 2,2 M4 = 5 L1 14,3  mm  lmax 300  mm    导轨的最大长度 L max，更长的导轨需通过协商定制。 可用的标准长度： 60 mm: 0,013 kg 90 mm: 0,02 kg 120 mm: 0,026 kg 150 mm: 0,033 kg 180 mm: 0,04 kg 240 mm: 0,053 kg 300 mm: 0,07 kg T5 2,5  mm    mW 0,01  kg    滑块的质量 mS 0,07  kg/m    导轨的质量 CI 1051  N    载荷方向 I:压缩载荷 C0 I 1890  N    载荷方向 I:压缩载荷 CII 1051  N    载荷方向 II:拉伸载荷 C0 II 1890  N    载荷方向 II:拉伸载荷 CIII 925  N    载荷方向 III:横向载荷 C0 III 1588  N    载荷方向 III:横向载荷 M0x 6,9  Nm    额定扭矩 M0y 3,9  Nm    额定扭矩 M0z 4,7  Nm    额定扭矩

产品特性:

INA滑块：滑块的鞍板由淬硬钢磨削加工而成，滚道精磨。滚珠在带有塑料回转元件的闭式通道内循环运动。为了增加润滑脂量，滑块上有润滑油腔，见润滑。
导轨：导轨使用淬硬钢磨削加工而成，滚道是经过超精磨削的。
