产品型号:KWE15-H

产品类型:两排直线循环球轴承及导轨组件用的高窄滑块

应用行业:精密测试仪、电子、喷涂设备、印刷机械、包装机械、食品机械、数控机床、自动化机械等领域

产品参数：

滑块 KWE15-H
两排直线循环球轴承及导轨组件用的高窄滑块

		组件
载荷方向		H 28 mm B 34 mm L 54,5 mm 1) 定位面 2) 标记 A1 9,5 mm A2 4 mm A3 8 mm AL1 1,5 mm aL max 53 mm a L 和 a R 取决于导轨的长度 l max aL min 20 mm a L 和 a R 取决于导轨的长度 l max aR max 53 mm a L 和 a R 取决于导轨的长度 l max aR min 20 mm a L 和 a R 取决于导轨的长度 l max b 15 mm 公差: -0,004 / -0,05 G2 M4 根据 DIN ISO 4762-12.9的螺钉 最大锁紧力矩（Nm）： M4 = 5 M5 = 10 M6 = 17 M8 = 41 如果有调节螺钉，应有螺钉防松措施。 H1 4,8 mm H5 4,5 mm h 15 mm h1 8,2 mm JB 26 mm JL 26 mm jL 60 mm K1 M4 根据 DIN ISO 4762-12.9的螺钉 最大锁紧力矩（Nm）： M3 = 2,5 M4 = 5 M5 = 10 M6 = 17 M8 = 41 M10 = 83 M12 = 140 M14 = 220 M16 = 340 如有可能，应有螺钉防松措施。 K5 NIP-A1 润滑接头 L1 38,7 mm lmax 1200 mm 单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。 根据合同约定，单根导轨最大长度可达到6米。 T5 5 mm 最大螺丝深度 mW 0,17 kg 滑块的质量 mS 1,5 kg/m 导轨的质量 C 6500 N 基本额定动载荷 C0 9200 N 基本额定静载荷 M0x 73 Nm 绕 X 轴的额定静扭矩 M0y 56 Nm 绕 Y 轴的额定静扭矩 M0z 56 Nm 绕 Z 轴的额定静扭矩

产品特性:

两列直线循环滚珠轴承及导轨组件：

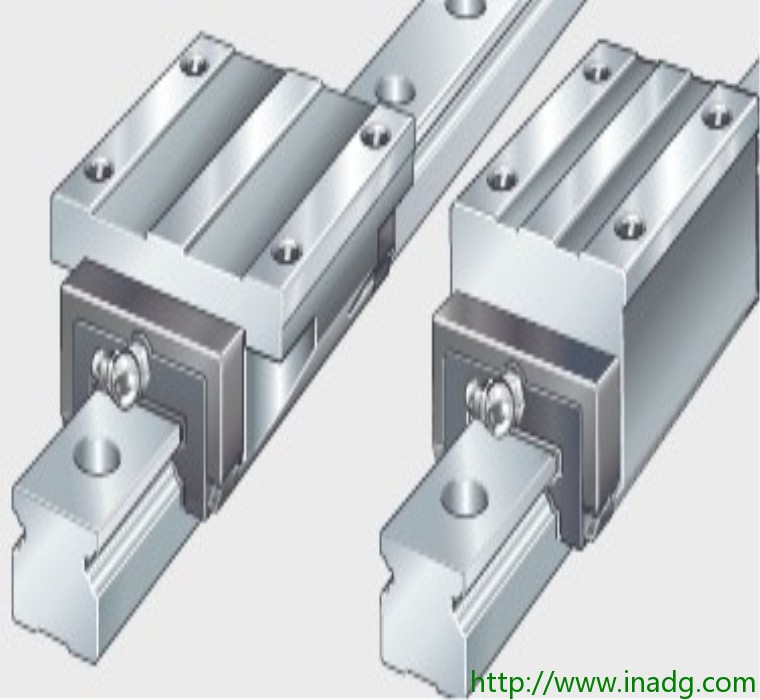

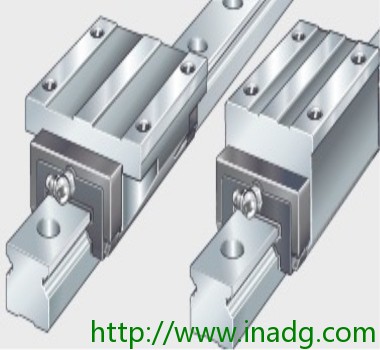

KWE15-H滑块：滑块的鞍板由淬硬钢磨削加工而成，滚道经过超精磨削。滚珠在带有塑料回转元件的闭式通道内循环运动。为了增加润滑脂量，滑块在靠近滚道处有润滑油腔。
导轨：导轨使用淬硬钢磨削加工而成，滚道是经过超精磨削的。
从上面定位：导轨TKD从上面定位。导轨上的沉孔用来固定螺丝。
拼接：导轨如果需要的导轨长度lmax比尺寸表内的最大值大，导轨分段供应。
密封：标准的密封条和滑块两端的弹性密封有效的保证滑块的密封。这些密封单元能在苛刻的环境条件下保护滚动体免受污染。如果污染特别恶劣，请联系我们。
润滑：直线循环滚珠轴承及导轨组件可以使用润滑油和润滑脂进行润滑。如果使用润滑脂润滑，由于润滑油腔大多数应用下可以免维护。通过滑块端面的润滑油嘴进行润滑。
工作温度：直线循环滚珠轴承及导轨组件KUE适用的温度范围从–10 °C 到+100 °C。
