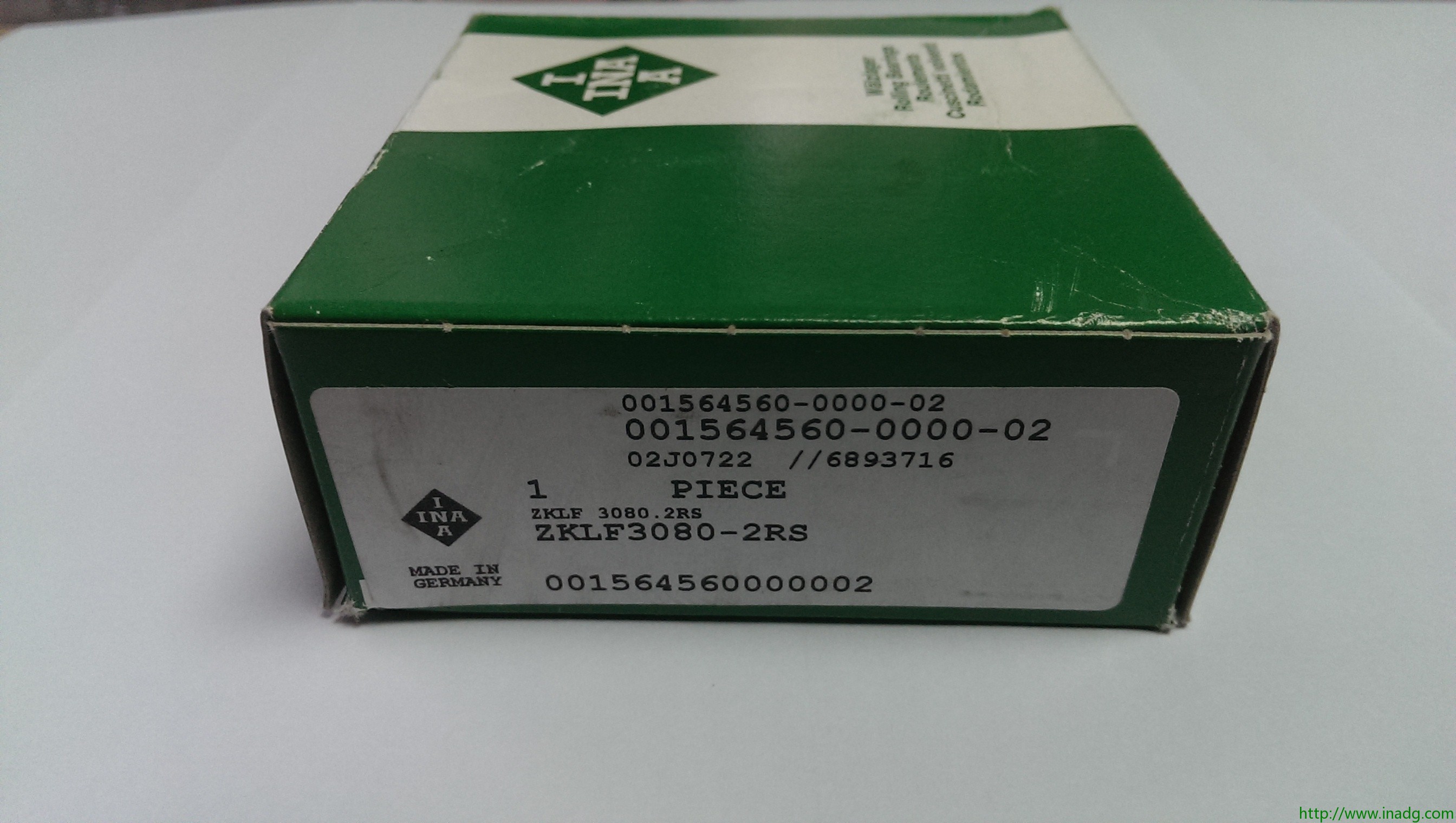

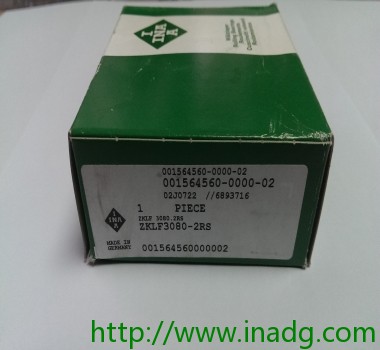

产品型号:ZKLF3080-2RS

产品规格:德国INA推力角接触球轴承

应用行业:数控设备和精密机械工业、冶金电力、钢铁、航空航天、纺织印刷等领域

产品参数：

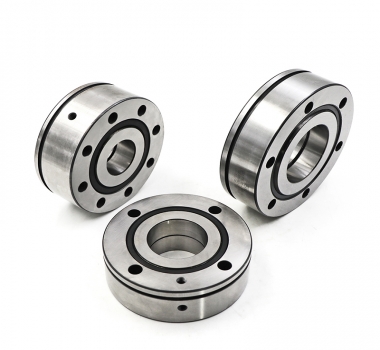

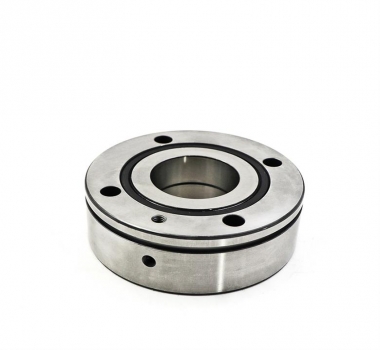

推力角接触球轴承 ZKLF3080-2RS
双向，螺钉安装，两侧唇密封

		组件
相邻结构设计 相邻结构设计		d 30 mm 公差: -0,005 D 80 mm 公差: -0,01 B 28 mm 公差: -0,25 1) 抽拉槽 b 3 mm Da max 53 mm d1 45,5 mm d2 6,8 mm da min 40 mm I 19 mm J 63 mm r1 min 0,6 mm rmin 0,3 mm t 6 X 60° 节圆 t 数量 X t m 0,78 kg 质量 Ca 29000 N 基本额定动载荷，轴向 C0a 64000 N 基本额定静载荷，轴向 nG Fett 2200 1/min 脂润滑时的极限转速 MRL 0,5 Nm 轴承摩擦力矩 caL 850 N/µm 轴向刚度 ckL 300 Nm/mrad 倾斜刚度 Mm 0,73 kg x cm^2 旋转内圈的质量惯性矩 2,5 µm 轴向跳动 丝杠支撑轴承配置的轴向跳动基于内圈旋转。 6 x M6 数量 x 固定螺钉的尺寸，根据 DIN 912-10.9 标准 固定螺丝的拧紧力矩必须遵从制造厂商的数据。 螺丝不在供货范围。 ZM30, AM30 推荐 INA 锁紧螺母的代号 锁紧螺母不在供货范围。 MA 32 Nm 扭紧力矩 只适用于INA精密锁紧螺母 10451 N 轴向预载

产品特点：

连接螺栓的最大径向承载,适于ZKLF如果ZKLF系列轴承是用螺栓固定在相邻结构的平面上，则必须考虑连接螺栓所能承受的最大径向载荷。如果使用表中符合DIN EN ISO 4762的螺栓，对于未润滑部件，外圈不出现移动的情况下，能承受的最大径向载荷大约为0.1C0a。

如果外圈还采用别的方法固定，如使用Loctite 638，则能承受的最大径向载荷大约可增至0.5C0a。如果最大径向载荷可以得到支撑(无任何轴向载荷)，并且与滚动体组件一起考虑，那它可以看作：由于机床的静载安全系数S04，通过外圈螺栓连接支撑的载荷总是大于受滚动体组件限制的载荷。
