产品型号:TKVD20-W

产品类型:四排直线循环球轴承及导轨组件 KUVE..-W，宽导轨

应用行业:数控机床、自动化机械、精密测试仪、电子、喷涂设备、印刷机械、包装机械、食品机械等领域

产品参数：

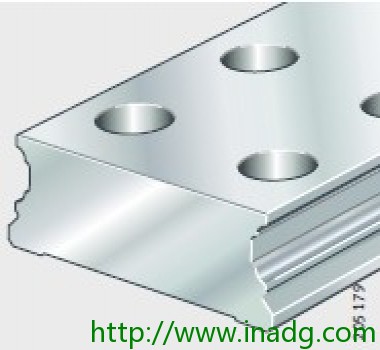

导轨 TKVD20-W

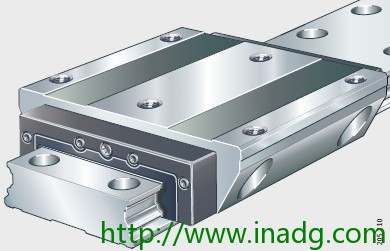

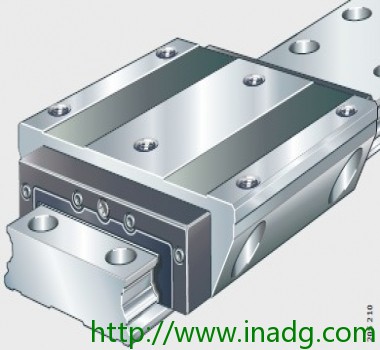

四排直线循环球轴承及导轨组件 KUVE..-W，宽导轨

		组件
		h 17 mm b 42 mm 公差: -0,005 / -0,03 lmax 1980 mm 单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。 根据合同约定，单根导轨最大长度可达到6米。 1) 定位面 2) 标记 a5 9 mm aL max 53 mm a L 和 a R 取决于导轨的长度 l max aL min 20 mm a L 和 a R 取决于导轨的长度 l max aR max 53 mm a L 和 a R 取决于导轨的长度 l max aR min 20 mm a L 和 a R 取决于导轨的长度 l max h1 10 mm jB 24 mm jL 60 mm K1 M4 根据 DIN ISO 4762-12.9的螺钉 最大锁紧力矩（Nm）： M3 = 2,5 M4 = 5 M5 = 10 M6 = 17 M8 = 41 M12 = 140 M14 = 220 M16 = 340 如果有调节螺钉，应有螺钉防松措施。 mS 5 kg/m 导轨的质量

产品特性:
四列直线循环滚珠轴承及INA导轨TKVD20-W组件具有X-life 的质量，经过了技术改进，更加结实耐用，并且有更长的寿命。
满滚珠：系列KUVE..-B 是满滚珠的，由于具有最大可能数量的滚动体，满滚珠的直线导引系统具有很高的承载能力和刚度。
带球兜型保持架：系列KUVE..-B-KT 相对于满滚珠设计，为了减小循环运行时的噪音，滚动体使用塑料保持架引导– 叫作球兜。这样，带有球兜保持架的系统运行噪音就比满滚珠的系统小很多。
每一个球兜型保持架容纳四个滚珠，由于球兜保持架没有采用链连接，因而消除了弯曲应力和张应力，特别是在回转区表现更为明显。
