产品型号:TKSD30

产品类型:六排直线循环球轴承及导轨组件

应用行业:自动化机械、数控机床、精密测试仪、电子、喷涂设备、印刷机械、包装机械、食品机械等领域

产品参数：

导轨 TKSD30
六排直线循环球轴承及导轨组件

		组件
		h 25 mm b 28 mm 公差: -0,005 / -0,03 lmax 2000 mm 单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。 根据合同约定，单根导轨最大长度可达到6米。 1) 定位面 2) 标记 aL max 71 mm a L 和 a R 取决于导轨的长度 l max aL min 20 mm a L 和 a R 取决于导轨的长度 l max aR max 71 mm a L 和 a R 取决于导轨的长度 l max aR min 20 mm a L 和 a R 取决于导轨的长度 l max h1 13 mm jL 80 mm K1 M8 根据 DIN ISO 4762-12.9的螺钉 最大锁紧力矩（Nm）： M3 = 2,5 M4 = 5 M5 = 10 M6 = 17 M8 = 41 M12 = 140 M14 = 220 M16 = 340 如果有调节螺钉，应有螺钉防松措施。 mS 4,4 kg/m 导轨的质量

产品特性:

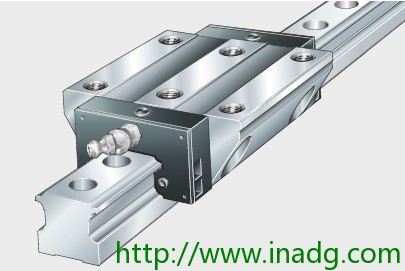

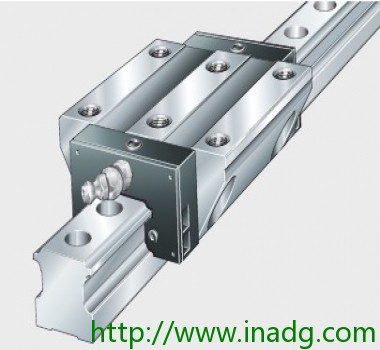

六列直线循环滚珠轴承及导轨组件:

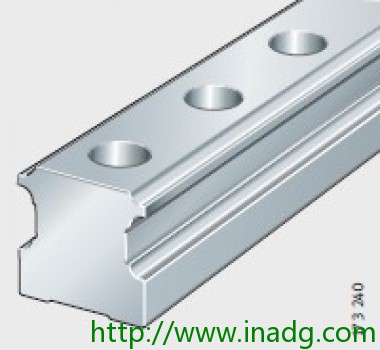

INA导轨 TKSD30:导轨使用淬硬钢磨削加工而成，滚道是经过超精磨削的。
从上面或下面固定:INA导轨 TKSD30(-ADB, -ADB+K)从上面固定，导轨TKSD..-U从下面固定。固定孔形式为带有沉头的通孔或带螺纹的盲孔。
封盖条槽:导轨TKSD..-ADB上有用于粘结式封盖条的槽(ADB)，而导轨TKSD..-ADB+K上有用于嵌入式封盖条的燕尾槽(ADB+K)。
拼接导轨:如果需要的导轨长度lmax 比尺寸表内的最大值大，导轨分段供应。
密封:标准密封条和密封唇保证了有效的密封。这些密封件能在苛刻的环境条件下保护滚动体免受污染。额外的密封见附件。如果污染特别恶劣，请联系我们。
润滑:直线循环滚珠轴承及导轨组件可以使用润滑油和润滑脂进行润滑。如果使用润滑脂润滑，由于滑块具有润滑油存储功能，所以大多数应用下可以免维护。润滑剂经由端盖端面油嘴或者经周边结构再经过端盖上的润滑孔进入滑块。
